Número de parte: 77 3730 3727 40405-0200

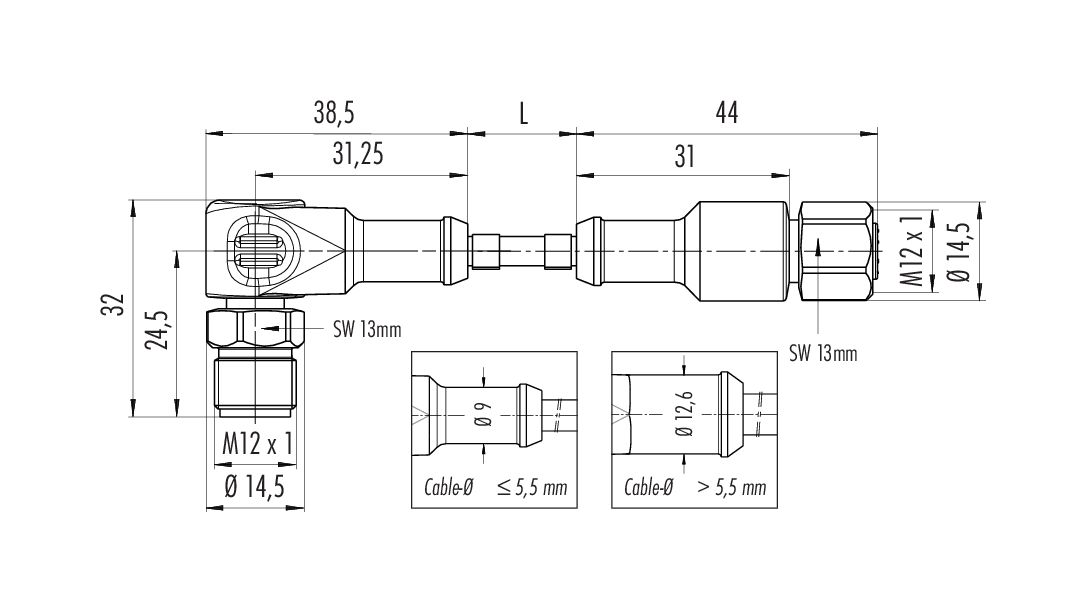

M12 Cable de conexión conector macho aangular - conector de cable hembra, Número de contactos: 5, sin blindaje, moldeado en el cable, IP69K, Ecolab, Conforme a la FDA, TPE especial, gris, 5 x 0,34 mm², Industria alimentaria, Acero inoxidable, 2 m
M12-A, serie 763, Tecnología de automatización - sensores y actuadores
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 77 3730 3727 40405-0200 |
| Diseño de conector | Cable de conexión conector macho aangular - conector de cable hembra |
| Tipo estándar | DIN EN 61076-2-101 |
| Codificación | código A |
| Longitud del cable | 2 m (Estándar 1 m y 2 m. Otras longitudes disponibles previa solicitud). |
| Versión | Cable de conexión |
| Sistema de bloqueo de conector | tornillo |
| Terminación | moldeado en el cable |
| Grado de protección | IP69K |
| Sección de conexión | 0,34 mm² / AWG 22 |
| Rango de temperatura desde / hasta | -40 °C / 105 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 248.38 |
| Número de arancel aduanero | 85444290 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 60 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 4,0 A |
| Resistencia de aislamiento | ≥ 1010 Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PP |
| Material del cuerpo de contacto | PP |
| Material de contacto | CuZn (latón) / CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | Acero inoxidable |
| REACH SVHC |
None (No pollutants) |
| PFAS presentes | SCIP-number not available |
Autorizaciones / aprobaciones
másmenos| Approvals | Ecolab, Conforme a la FDA |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Declaración de conformidad CE
másmenos| Directiva de baja tensión | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| Directiva RoHS | 2011/65/EU (EN 50581:2012) |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 5,1 mm |
| Sección transversal | 5 x 0,34 mm² |
| carcasa de material | TPE especial |
| Aislamiento de un solo cable | TPE modificado |
| Estructura de un solo cable | 43 x 0,10 mm |
| Color del cable | gris |
| Propiedades electricas | |
| Resistencia del conductor | 57 Ω/Km (20°C) |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 5 x Ø |
| Radio de curvatura del cable móvil | ≥ 10 x Ø |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -25 °C / 105 °C |
| Cable de rango de temperatura fijo de / a | -50 °C / 105 °C |
| Otras características | |
| Libre de halógeno | sí |
Avisos de seguridad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
- La especificación de la clase de protección se aplica a condición de que los cuatro agujeros de montaje se realicen como aguejeros ciegos.
