  4. M12-A Conector de cable macho, Número de contactos: 4, 5,0-8,0 mm, blindable, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL
Número de orden: 99 1433 814 04

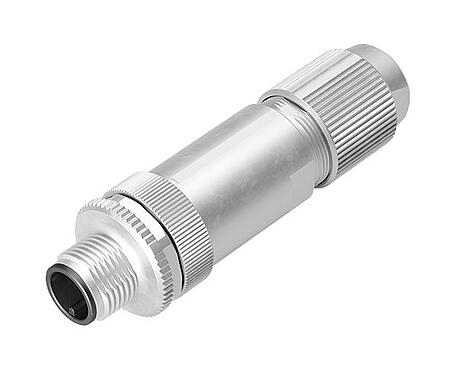

M12-A Conector de cable macho, Número de contactos: 4, 5,0-8,0 mm, blindable, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL

Comparar el producto
Descargas
Características generales
másmenos
Número de orden 99 1433 814 04
Diseño de conector Conector de cable macho
Versión Conector macho recto
Sistema de bloqueo de conector tornillo
Terminación crimpado (los contactos de crimpado deben pedirse por separado)
Grado de protección IP67
Área de la sección transversal 0,34-1,50 mm² / AWG 22-16
Salida de cable 5,0-8,0 mm
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 40.03
Número de arancel aduanero 85369010
Voltaje nominal 250 V
Voltaje de impulso nominal 2500 V
Corriente nominal (40 ° C) 4 A (3 A UL)
Resistencia de aislamiento > 10⁸ Ω
Grado de contaminación 3
Categoría de sobrevoltaje II
Grupo de materiales III
Cumplimiento de EMV blindable
Conexión de pantalla Muelle iris
Material de la carcasa Fundición de zinc niquelada
Material del cuerpo de contacto PA
Material de contacto CuZn (latón)
Chapado de contacto Au (oro)
Material de bloqueo Fundición de zinc niquelada
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 2068c5f0-3983-4e14-acc2-b6a451def5b2
eCl@ss 11.1 27-44-01-02
ETIM 7.0 EC002635
Directiva de bajo voltaje 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Avisos de seguridad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
  4. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  5. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  6. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
