Número de parte: 99 0641 10 05
M12 Enchufe de brida, Número de contactos: 4+FE, sin blindaje, THR, IP67, M16x1,5, atornillable por delante
M12-L, serie 823, Tecnología de automatización - voltaje y fuente de alimentación

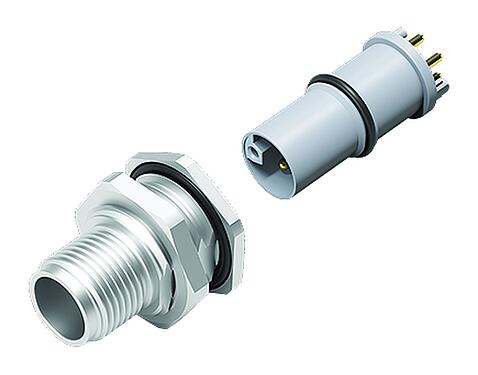

Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 99 0641 10 05 |
| Diseño de conector | Enchufe de brida |
| Tipo estándar | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | M12x1 |
| Terminación | THR |
| Grado de protección | IP67 |
| Rango de temperatura desde / hasta | -40 °C / 105 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 16.62 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 63 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 16,0 A |
| Resistencia de aislamiento | > 1010 Ω |
| Categoría de sobrevoltaje | III |
| Grupo de materiales | II |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | Fundición de zinc niquelada |
| Material del cuerpo de contacto | PA (UL94 V-0) |
| Material de contacto | CuZn (latón) / CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | Fundición de zinc niquelada |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 39661207-49d4-4644-957c-a8aacc10fd2d |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Avisos de seguridad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
