Número de orden: 77 0634 0000 50704-0500

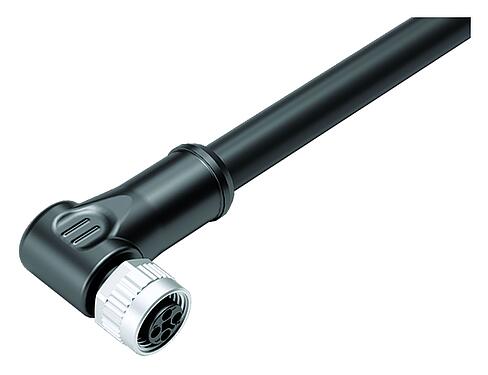

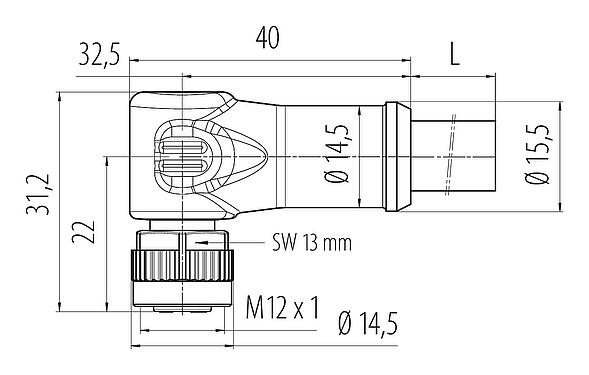

M12 Conector hembra en ángulo, Número de contactos: 4, sin blindaje, moldeado en el cable, IP68, PUR, negro, 4 x 1,50 mm², 5 m
M12-T, serie 813, Tecnología de automatización - voltaje y fuente de alimentación
Características generales
másmenosNúmero de orden | 77 0634 0000 50704-0500 |
Diseño de conector | Conector hembra en ángulo |
Tipo estándar | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
Longitud del cable | 5 m (Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud). |
Versión | Conector hembra en ángulo |
Sistema de bloqueo de conector | tornillo |
Terminación | moldeado en el cable |
Grado de protección | IP68 |
Área de la sección transversal | 1,50 mm² / AWG 16 |
Rango de temperatura desde / hasta | -40 °C / 85 °C |
Operacion mecanica | > 100 ciclos de conexión |
Peso (gr) | 232.00 |
Número de arancel aduanero | 85444290 |
Parámetros eléctricos
másmenosVoltaje nominal | 63 V |
Voltaje de impulso nominal | 1500 V |
Corriente nominal (40 ° C) | 12,0 A |
Grado de contaminación | 3 |
Categoría de sobrevoltaje | III |
Grupo de materiales | II |
Cumplimiento de EMV | sin blindaje |
Material
másmenosMaterial de la carcasa | PUR |
Material del cuerpo de contacto | PUR negro |
Material de contacto | CuZn (latón) / CuSn (bronce) |
Chapado de contacto | Au (oro) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Número SCIP | 46f73e99-0dc5-4f9a-b564-7bdd2f3e8a55 |
Clasificaciones
másmenoseCl@ss 11.1 | 27-06-03-11 |
ETIM 9.0 | EC002638 |
Declaraciones de conformidad
másmenosDirectiva de bajo voltaje | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
Directiva RoHS | 2011/65/EU (EN 50581:2012) |
Datos de cable
másmenosEstructura del cable | |
Diámetro del cable | 8,0 mm |
Sección transversal | 4 x 1,50 mm² |
carcasa de material | PUR |
Aislamiento de un solo cable | PP |
Estructura de un solo cable | 84 x 0,15 mm |
Color del cable | negro |
Propiedades electricas | |
Resistencia del conductor | 13.3 Ω/Km (20°C) |
Propiedades mecánicas | |
Cable de radio de curvatura fijo | ≥ 7,5 x Ø |
Radio de curvatura del cable móvil | ≥ 10 x Ø |
Ciclos de flexión | 5 millones |
Aceleración permitida | 5 m/s² |
Distancia de viaje, horizontal | 20 m |
Velocidad de viaje | ≤ 300 m/min |
Propiedades térmicas | |
Cable de rango de temperatura en movimiento de / a | -30 °C / 80 °C |
Cable de rango de temperatura fijo de / a | -50 °C / 80 °C |
Otras características | |
Libre de halógeno | sí |
Avisos de seguridad
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
