  4. M12/M12 Connecteur mâle - connecteur femelle, Contacts: 4+PE, non blindé, surmoulé sur le câble, IP68, PUR, noir, 5 x 2,50 mm², UL en préparation, 5 m
Référencee: 77 0679 0670 50505-0500

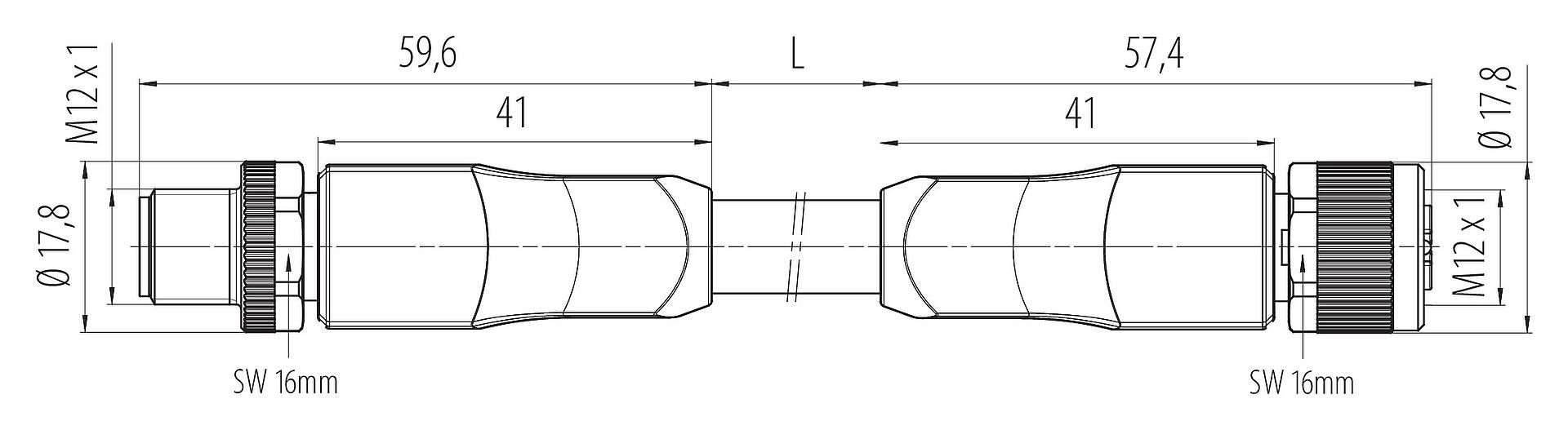

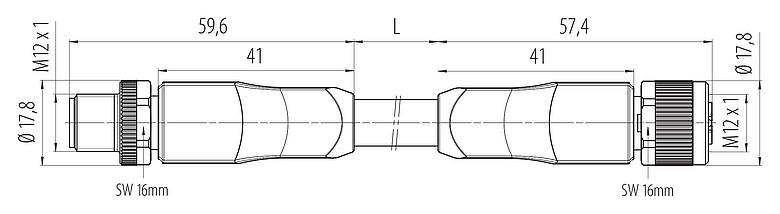

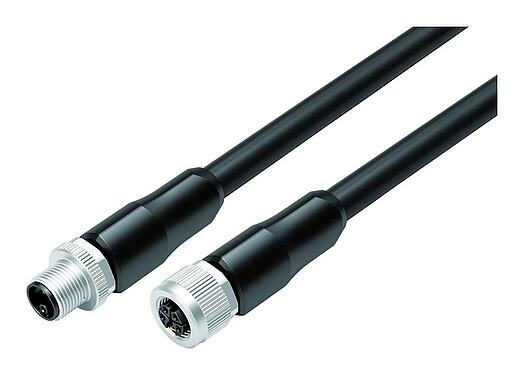

M12/M12 Connecteur mâle - connecteur femelle, Contacts: 4+PE, non blindé, surmoulé sur le câble, IP68, PUR, noir, 5 x 2,50 mm², UL en préparation, 5 m

M12-K, série 824, Technologie d’automatisation - alimentation en tension et électrique
(Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 77 0679 0670 50505-0500
Design du connecteur Connecteur mâle - connecteur femelle
Longueur du câble 5 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Version Câbles de raccordement
Verrouillage du connecteur visser
Connexion surmoulé sur le câble
Indice de protection IP68
Aire de section transversale 2,50 mm² / AWG 14
Plage de températures de/à -40 °C / 90 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Information additionnelle UL en préparation
Poids (g) 0.00
Numéro de tarif douanier 85444290
Pays d'origine DE
Tension nominale 630 V
Tension de choc nominale 6000 V
Courant nominal (40 °C) 16,0 A
Résistance d'isolation > 1010 Ω
Degré d’encrassement 3
Catégorie de surtension III
Groupe de matériau isolant I
Conformité CEM non blindé
Matériau du boîtier PA
Matériau du corps de contact PA
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
Matériel de verrouillage CuZn (laiton)
REACH SVHC None (No pollutants)
Numéro SCIP SCIP-number not available
Spécifications du câble
Plusless
Structure du câble
Diamètre de câble 9,7 mm
Section transversale 5 x 2,50 mm²
Matériau de la gaine PUR
Isolation du toron PP
Structure du toron 141 x 0,15 mm
Couleur du câble noir
Propriétés électriques
Résistance du conducteur 8 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe min. 5 x Ø
Rayon de courbure de câble mobile min. 10 x Ø
Cycles de flexion > 4 millions
Accélération admissible 10 m/s²
Déplacement horizontal 5 m/s² -> 5 m
Déplacement vertical 5 m/s² -> 5 m
Propriétés thermiques
Plage de temp. câble en mouvem. de/à -30 °C / 90 °C
Plage de temp. câble fixe de/à -50 °C / 90 °C
Autres caractéristiques
Sans halogène oui
Security notices
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  4. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  5. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  6. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
  7. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 60 cNm).
  8. Dans le cas de connecteurs de câbles avec une bague filetée métallique, il est impératif d'assurer une connexion avec le contact de protection PE du connecteur de l'appareil. Les câbles de connexion entre les connecteurs de l'appareil qui ne sont pas reliés au contact PE ne sont pas autorisés. L'utilisateur doit assurer une connexion continue du conducteur de terre de protection.
