99 3483 200 08 | binder M12 Embase mâle, carré, Contacts: 8, non blindé, souder, IP69k, IP68, IP67, UL, positionnable, verrouillable, verrouillable

Menu

Menu

Produits
Connecteurs d‘automatisme - capteurs et actionneurs
M12-A
M12 Embase mâle, carré, Contacts: 8, non blindé, souder, IP69k, IP68, IP67, UL, positionnable, verrouillable, verrouillable

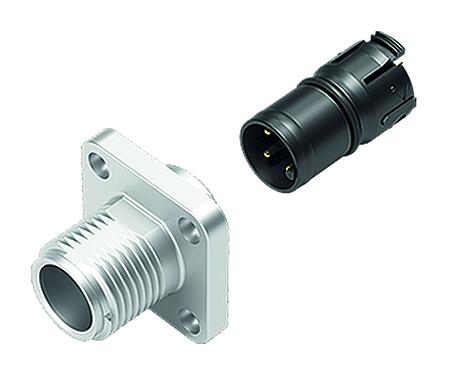

Illustration 99 3483 200 08 - M12 Embase mâle, carré, Contacts: 8, non blindé, souder, IP69k, IP68, IP67, UL, positionnable, verrouillable, verrouillable — Illustration

Vue 3D 99 3483 200 08 - M12 Embase mâle, carré, Contacts: 8, non blindé, souder, IP69k, IP68, IP67, UL, positionnable, verrouillable, verrouillable — Vue 3D

Dessin coté 99 3483 200 08 - M12 Embase mâle, carré, Contacts: 8, non blindé, souder, IP69k, IP68, IP67, UL, positionnable, verrouillable, verrouillable — Dessin coté

Instructions de montage 99 3483 200 08 - M12 Embase mâle, carré, Contacts: 8, non blindé, souder, IP69k, IP68, IP67, UL, positionnable, verrouillable, verrouillable — Instructions de montage

Instructions de montage / Découpe du panneau 99 3483 200 08 - M12 Embase mâle, carré, Contacts: 8, non blindé, souder, IP69k, IP68, IP67, UL, positionnable, verrouillable, verrouillable — Instructions de montage / Découpe du panneau

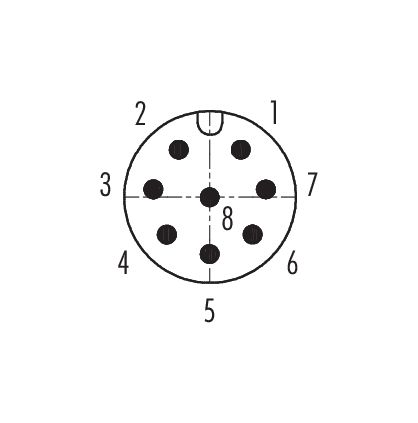

Disposition des contacts (Côté plug-in) 99 3483 200 08 - M12 Embase mâle, carré, Contacts: 8, non blindé, souder, IP69k, IP68, IP67, UL, positionnable, verrouillable, verrouillable — Disposition des contacts (Côté plug-in)

Référence	99 3483 200 08
Design du connecteur	Embase mâle, carré
Norme de conception	DIN EN 61076-2-101
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	souder
Indice de protection	IP69k, IP68, IP67
Aire de section transversale	0,25 mm² / AWG 24
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Information additionnelle	positionnable, verrouillable verrouillable
Poids (g)	9.07
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	30 V
Tension de choc nominale	800 V
Courant nominal (40 °C)	2 A (UL 1,5 A)
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Groupe de matériau isolant	II
Conformité CEM	non blindé

Matériau du boîtier	zinc coulé sous pression nickelé
Matériau du corps de contact	PA (UL94 V-0) noir
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	ccc67235-5ff9-46ec-85f6-7e2546c0efa3

Admissions	UL

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
La spécification de la classe de protection s'applique à condition que les quatre trous de montage soient réalisés comme des trous borgnes.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
