M5 Embase mâle, Contacts: 3, non blindé, THT, IP67

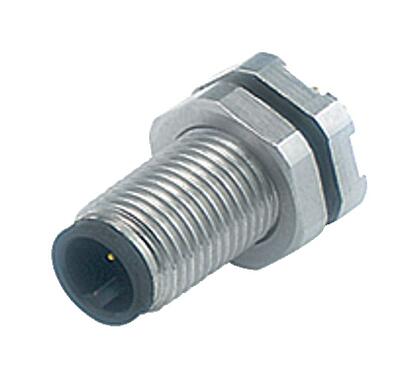

Illustration 09 3105 81 03 - M5 Embase mâle, Contacts: 3, non blindé, THT, IP67 — Illustration

Vue 3D 09 3105 81 03 - M5 Embase mâle, Contacts: 3, non blindé, THT, IP67 — Vue 3D

Disposition du conducteur 09 3105 81 03 - M5 Embase mâle, Contacts: 3, non blindé, THT, IP67 — Disposition du conducteur

Dessin coté 09 3105 81 03 - M5 Embase mâle, Contacts: 3, non blindé, THT, IP67 — Dessin coté

Instructions de montage / Découpe du panneau 09 3105 81 03 - M5 Embase mâle, Contacts: 3, non blindé, THT, IP67 — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 09 3105 81 03 - M5 Embase mâle, Contacts: 3, non blindé, THT, IP67 — Disposition des contacts (Côté plug-in)

Référence	09 3105 81 03
Design du connecteur	Embase mâle
Norme de conception	DIN EN 61076-2-105
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	THT
Indice de protection	IP67
Plage de températures de/à	-25 °C / 80 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	1.78
Numéro de tarif douanier	85369010

Tension nominale	60 V
Tension de choc nominale	800 V
Courant nominal (40 °C)	1,0 A
Résistance d'isolation	> 10⁸ Ω
Degré d’encrassement	3
Catégorie de surtension	II
Groupe de matériau isolant	I
Conformité CEM	non blindé

Matériau du corps de contact	PA
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	431c53fc-df7a-413c-aac7-bb7dd602ca11

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Security notices

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.

Téléchargements

Fiche technique

Fiche technique 09 3105 81 03

Fichiers CAO

Sélectionnez le format souhaité
