  4. M8 Câble de raccordement connecteur mâle - connecteur femelle coudé avec LED, Contacts: 3, non blindé, surmoulé sur le câble, IP67, UL, PUR, noir, 3 x 0,34 mm², avec LED, PNP à fermeture, 2 m
Référencee: 77 3608 3405 50003-0200

M8 Câble de raccordement connecteur mâle - connecteur femelle coudé avec LED, Contacts: 3, non blindé, surmoulé sur le câble, IP67, UL, PUR, noir, 3 x 0,34 mm², avec LED, PNP à fermeture, 2 m

M8/M8, série 718, Technologie d’automatisation - capteurs et actionneurs

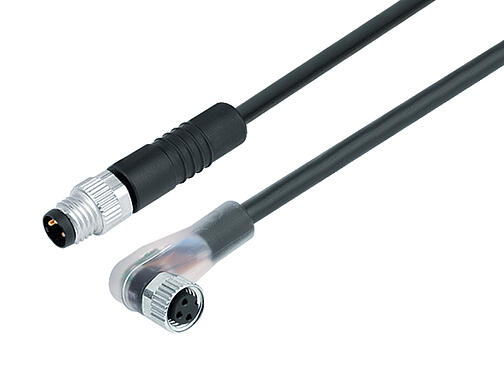

Illustration 77 3608 3405 50003-0200 - M8 Câble de raccordement connecteur mâle - connecteur femelle coudé avec LED, Contacts: 3, non blindé, surmoulé sur le câble, IP67, UL, PUR, noir, 3 x 0,34 mm², avec LED, PNP à fermeture, 2 m
Illustration
Télécharger l’imageJPG - 72 KB
Vue 3D 77 3608 3405 50003-0200 - M8 Câble de raccordement connecteur mâle - connecteur femelle coudé avec LED, Contacts: 3, non blindé, surmoulé sur le câble, IP67, UL, PUR, noir, 3 x 0,34 mm², avec LED, PNP à fermeture, 2 mVue 3D(Cliquez pour activer)
Vue 3D

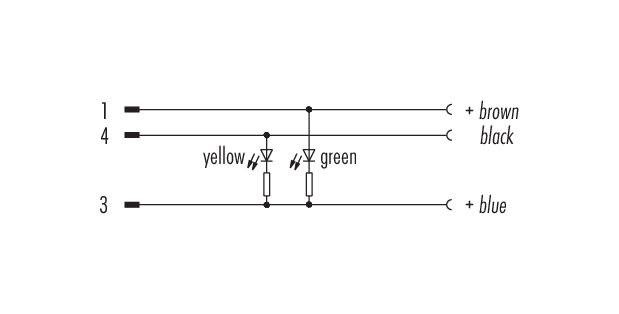

Schémas d’affectation des broches 77 3608 3405 50003-0200 - M8 Câble de raccordement connecteur mâle - connecteur femelle coudé avec LED, Contacts: 3, non blindé, surmoulé sur le câble, IP67, UL, PUR, noir, 3 x 0,34 mm², avec LED, PNP à fermeture, 2 m
Schémas d’affectation des broches
Télécharger l’imageJPG - 29 KB

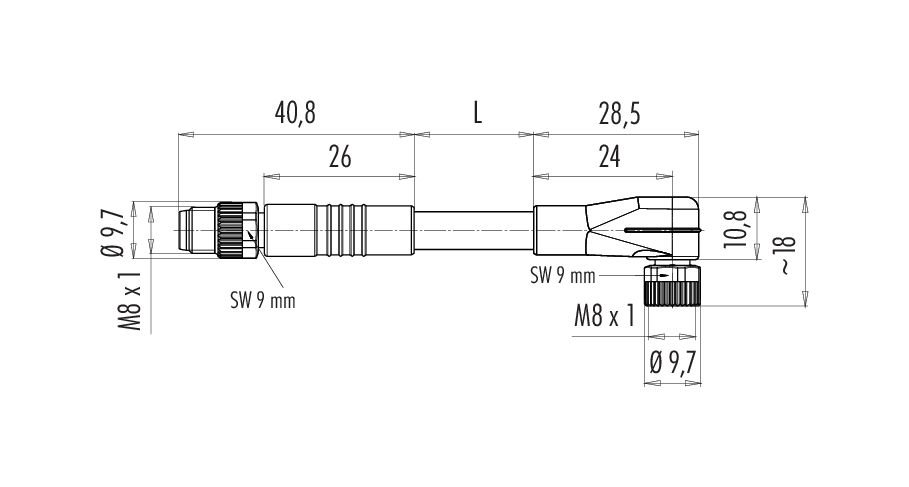

Dessin coté 77 3608 3405 50003-0200 - M8 Câble de raccordement connecteur mâle - connecteur femelle coudé avec LED, Contacts: 3, non blindé, surmoulé sur le câble, IP67, UL, PUR, noir, 3 x 0,34 mm², avec LED, PNP à fermeture, 2 m
Dessin coté
Télécharger l’imageJPG - 56 KB

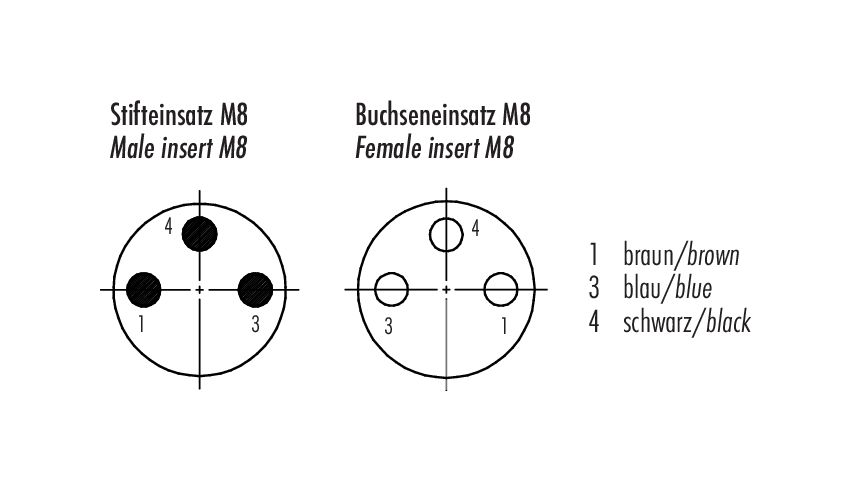

Disposition des contacts (Côté plug-in) 77 3608 3405 50003-0200 - M8 Câble de raccordement connecteur mâle - connecteur femelle coudé avec LED, Contacts: 3, non blindé, surmoulé sur le câble, IP67, UL, PUR, noir, 3 x 0,34 mm², avec LED, PNP à fermeture, 2 m
Disposition des contacts (Côté plug-in)
Télécharger l’imageJPG - 75 KB
Comparatif
Téléchargements
4 Téléchargements
Caractéristiques générales
Plusless
Référence 77 3608 3405 50003-0200
Référence alternative: 79 5056 20 03
Design du connecteur Câble de raccordement connecteur mâle - connecteur femelle coudé avec LED
Norme de conception DIN EN 61076-2-104
Longueur du câble 2 m
Version Câble de raccordement
Verrouillage du connecteur visser
Connexion surmoulé sur le câble
Indice de protection IP67
Aire de section transversale 0,34 mm² / AWG 22
Plage de températures de/à -25 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Information additionnelle avec LED, PNP à fermeture
Poids (g) 115
Numéro de tarif douanier 85444290
Tension nominale 30 V
Tension de choc nominale 800 V
Courant nominal (40 °C) 4,0 A
Degré d’encrassement 3
Catégorie de surtension II
Groupe de matériau isolant II
Conformité CEM non blindé
Matériau du boîtier PUR
Matériau du corps de contact PUR
Matériau du contact CuZn (laiton) / CuSn (bronze)
Revêtement du contact Au (or)
Matériel de verrouillage Zinc coulé sous pression nickelé
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 20ce775d-7ea3-46d2-9dd4-cd26dbc7ba58
Admissions UL
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Directive RoHS 2011/65/EU (EN 50581:2012)
Spécifications du câble
Plusless
Structure du câble
Diamètre de câble 4,3 mm
Section transversale 3 x 0,34 mm²
Matériau de la gaine PUR
Isolation du toron PP9Y sans halogène
Structure du toron 43 x 0,10 mm
Couleur du câble noir
Propriétés électriques
Résistance du conducteur 60 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe ≥ 5 x Ø
Rayon de courbure de câble mobile ≥ 10 x Ø
Cycles de flexion > 5 millions
Accélération admissible ≥ 5 m/s²
Déplacement horizontal ≥ 5 m
Déplacement vertical ≥ 5 m
Vitesse de déplacement ≤ 200 m/min
Propriétés thermiques
Plage de temp. câble en mouvem. de/à -25 °C / 80 °C
Plage de temp. câble fixe de/à -50 °C / 80 °C
Autres caractéristiques
Sans halogène oui
