  4. M8 Connecteur femelle, Contacts: 4, 4,0-5,5 mm, blindable, pince à visser, IP67, UL
Référencee: 99 3362 100 04

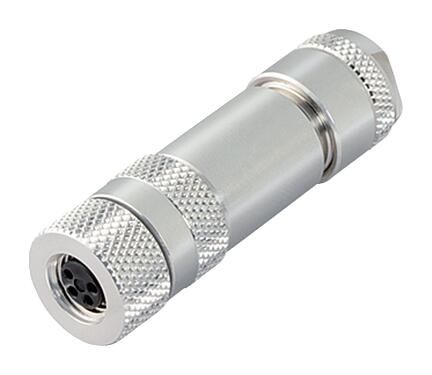

M8 Connecteur femelle, Contacts: 4, 4,0-5,5 mm, blindable, pince à visser, IP67, UL

M8, série 768, Technologie d’automatisation - capteurs et actionneurs
Nombre de contacts disponibles
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 99 3362 100 04
Design du connecteur Connecteur femelle
Norme de conception DIN EN 61076-2-104
Version Connecteur femelle droite
Verrouillage du connecteur visser
Connexion pince à visser
Indice de protection IP67
Aire de section transversale 0,14-0,50 mm² / AWG 26-20

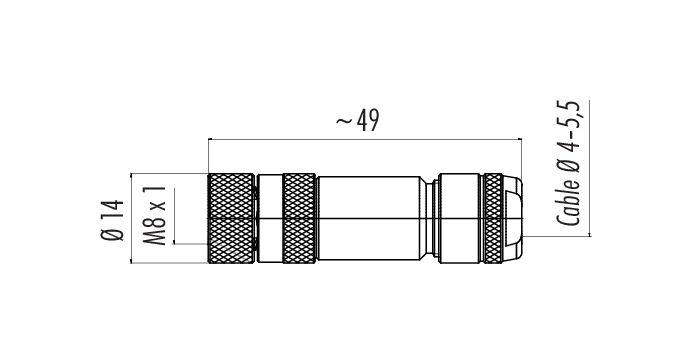

Passage de câble 4,0-5,5 mm
Plage de températures de/à -40 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 27.91
Numéro de tarif douanier 85369010
Pays d'origine DE
Tension nominale 30 V
Tension de choc nominale 1500 V
Courant nominal (40 °C) 4,0 A
Degré d’encrassement 3
Catégorie de surtension III
Groupe de matériau isolant II
Conformité CEM blindable
Raccordement du blindage Ressort Iris
Matériau du boîtier CuZn (Laiton, nickelé)
Matériau du corps de contact PA66 (UL94 HB)
Matériau du contact CuSn (bronze)
Revêtement du contact Au (or)
Matériel de verrouillage CuZn (laiton)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 9513eed4-5796-4b52-bc50-458dff6d9cbb
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Security notices
  1. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  2. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  3. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
