M8 Connecteur mâle, Contacts: 3, 2,5-5,0 mm, non blindé, borne de coupure, IP67, UL

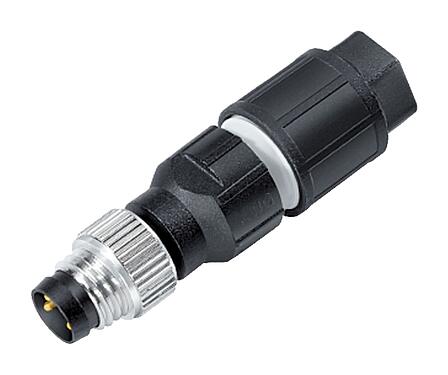

Illustration 99 3379 550 03 - M8 Connecteur mâle, Contacts: 3, 2,5-5,0 mm, non blindé, borne de coupure, IP67, UL — Illustration

Vue 3D 99 3379 550 03 - M8 Connecteur mâle, Contacts: 3, 2,5-5,0 mm, non blindé, borne de coupure, IP67, UL — Vue 3D

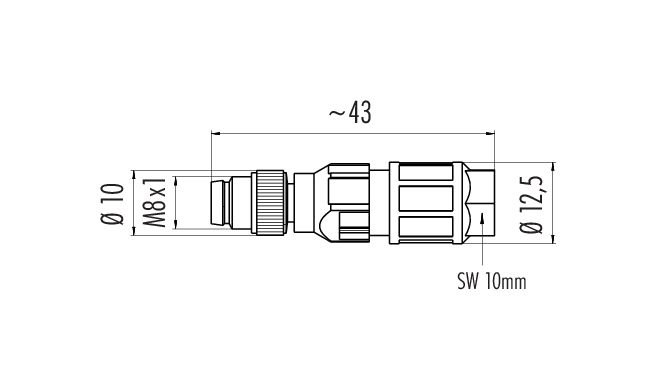

Dessin coté 99 3379 550 03 - M8 Connecteur mâle, Contacts: 3, 2,5-5,0 mm, non blindé, borne de coupure, IP67, UL — Dessin coté

Instructions de montage 99 3379 550 03 - M8 Connecteur mâle, Contacts: 3, 2,5-5,0 mm, non blindé, borne de coupure, IP67, UL — Instructions de montage

Disposition des contacts (Côté plug-in) 99 3379 550 03 - M8 Connecteur mâle, Contacts: 3, 2,5-5,0 mm, non blindé, borne de coupure, IP67, UL — Disposition des contacts (Côté plug-in)

Référence	99 3379 550 03
Design du connecteur	Connecteur mâle
Norme de conception	DIN EN 61076-2-104
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	borne de coupure
Indice de protection	IP67
Aire de section transversale	0,25-0,50 mm² / AWG 24-20
Passage de câble	2,5-5,0 mm
Plage de températures de/à	-25 °C / 85 °C
Durée de vie mécanique	> 100 Cycles d'accouplement
Poids (g)	5.58
Numéro de tarif douanier	85366990

Tension nominale	30 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	4,0 A
Degré d’encrassement	3
Catégorie de surtension	III
Groupe de matériau isolant	III
Conformité CEM	non blindé

Matériau du boîtier	PA
Matériau du corps de contact	TPU
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
Matériel de verrouillage	Zinc coulé sous pression nickelé
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	26cff171-2f8d-4d5c-8098-a02491ea1e0a

Admissions	UL

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Signaler une erreur sur cette page

Security notices

Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
