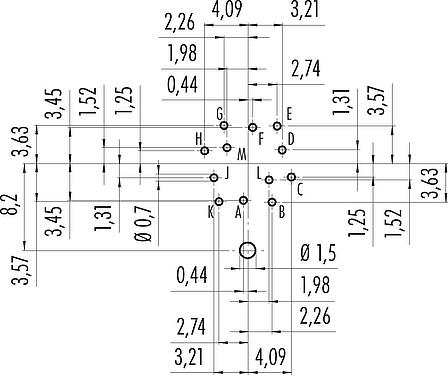

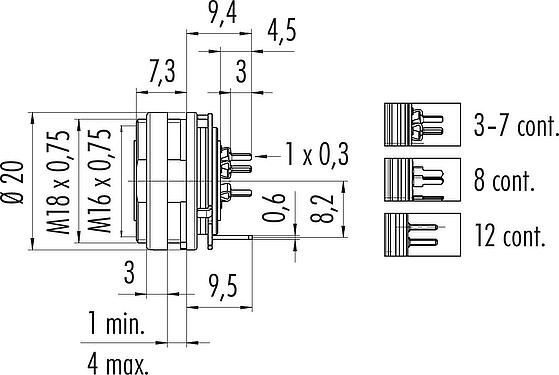

Numer części: 09 0332 290 12
M16 Złącze panelowe żeńskie, Kontaktów: 12 (12-a), do ekranowania, THT, IP40, przykręcany od przodu
M16 IP40, seria 680, Złącze miniaturowe
Cechy ogólne
więcejmniejNumer części | 09 0332 290 12 |
Konstrukcja złączy | Złącze panelowe żeńskie |
Typ standardowy | DIN EN 61076-2-106 |
Wersja | Złącze żeńskie proste |
System blokady złączy | śruba |
Obtrysk na kablu | THT |
Stopień ochrony | IP40 |
Zakres temperatur od/do | -40 °C / 85 °C |
Ilość cykli łączenia | > 1000 cykli łączenia |
Waga (gr) | 9.31 |
Numer taryfy celnej | 85369010 |
Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniejNapięcie znamionowe | 60 V |
Znamionowe napięcie udarowe | 500 V |
Prąd znamionowy | 3,0 A |
Rezystancja izolacji kabla | ≥ 1010 Ω |
Stopień zanieczyszczenia | 1 |
Kategoria przepięciowa | I |
Grupa materiałowa | III |
Zgodność z EMV | do ekranowania |
Połączenie osłonowe | Pin ekranu |
Materiał
więcejmniejMateriał styków | Odlew cynkowy, niklowany |
Materiał korpusu styków | PBT (UL94V-0) |
Materiał styku | CuSn (brąz) |
Pokrycie styku | Au (złoto) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Numer SCIP | 5f45e1be-5a6a-4c3f-a61a-7cd810b43e41 |
Klasyfikacje
więcejmniejeCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
- Użytkownik musi podjąć odpowiednie środki ostrożności, aby zapobiec przypadkowemu odłączeniu złącza.
- Złącze wtykowe nie nadaje się do napięć sieciowych. Należy zwrócić uwagę na stopień zanieczyszczenia i kategorię przepięciową. Więcej informacji można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 60 cNm).
