Numer części: 70 3784 706 08

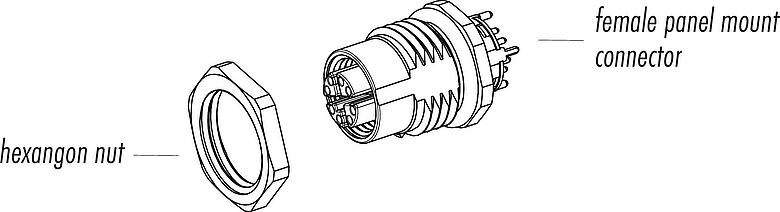

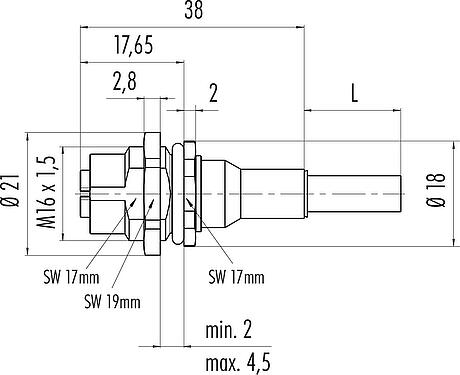

M12 Złącze panelowe żeńskie, Kontaktów: 8, ekranowany, z zamontowanym kablem, IP67, UL, M16x1,5, Ethernet, PUR, zielony, 4 x 2 x AWG 26/7, przykręcany od przodu, 0,5 m
M12-X, seria 876, Technologia automatyzacji - transmisja danych
Widok 3D(Kliknij, aby aktywować)
Cechy ogólne
więcejmniej| Numer części | 70 3784 706 08 |
| Konstrukcja złączy | Złącze panelowe żeńskie |
| Typ standardowy | DIN EN 61076-2-109 |
| Długość kabla | 0,5 m (Inne długości są dostępne na zamówienie). |
| Wersja | Złącze żeńskie proste |
| System blokady złączy | śruba |
| Obtrysk na kablu | z zamontowanym kablem |
| Stopień ochrony | IP67 |
| Przekrój przewodu | 4 x 2 x AWG 26 |
| Zakres temperatur od/do | -40 °C / 85 °C |
| Ilość cykli łączenia | > 100 cykli łączenia |
| Waga (gr) | 41.00 |
| Numer taryfy celnej | 85444290 |
| Kraj pochodzenia | HU |
Parametry elektryczne
więcejmniej| Napięcie znamionowe | 50 V (AC) / 60 V (DC) |
| Prąd znamionowy | 0,5 A |
| Rezystancja izolacji kabla | > 108 Ω |
| Stopień zanieczyszczenia | 3 |
| Szybkość transmisji | CAT 6A |
| Kategoria przepięciowa | II |
| Grupa materiałowa | III |
| Zgodność z EMV | ekranowany |
| Połączenie osłonowe | Ekran do obudowy |
Materiał
więcejmniej| Materiał styków | Odlew cynkowy, niklowany |
| Materiał korpusu styków | PA |
| Materiał styku | CuSn (brąz) |
| Pokrycie styku | Au (złoto) |
| Materiał elementu blokującego | Odlew cynkowy, niklowany |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numer SCIP | 47d1f86c-43e1-4e18-80ef-acb2f8aa134d |
Zezwolenia/zatwierdzenia
więcejmniej| Wstęp | UL |
Klasyfikacje
więcejmniej| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Deklaracje zgodności
więcejmniej| Dyrektywa RoHS | 2011/65/EU (EN 50581:2012) |
Dane dotyczące kabla
więcejmniej| Konstrukcja kabla | |
| Typ kabla | Ethernet |
| Średnica kabla | 6,2 mm |
| Przekrój żyły | 4 x 2 x AWG 26/7 |
| Materiał powłoki | PUR |
| Izolacja przewodów | PE |
| Budowa pojedynczej żyły | AWG 26/7 |
| Kolor kabla | zielony |
| Właściwości elektryczne | |
| Rezystancja żyły | 145 Ω/Km (20°C) |
| Właściwości mechaniczne | |
| Promień gięcia dla kabla nieruchomego | ≥ 8 x Ø |
| Właściwości termiczne | |
| Zakres temperatur dla kabla w ruchu od/do | -10 °C / 60 °C |
| Zakres temperatur dla kabla w spoczynku od/do | -40 °C / 85 °C |
| Inne cechy | |
| Bezhalogenowy | tak |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Złącza wtykowe o stopniu ochrony IP67 i IP68 nie nadają się do stosowania pod wodą. W przypadku stosowania na zewnątrz złącza wtykowe należy oddzielnie zabezpieczyć przed korozją. Więcej informacji na temat klas ochrony IP można znaleźć w centrum pobierania w sekcji "Informacje Techniczne".
- Aby zblokować złącze kablowe w złączu urządzenia, gwintowany pierścień jest 'ręcznie' dokręcany (ok. 50 cNm).
