M12 Flanschdose, Polzahl: 8, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Ethernet, PUR, grün, 4 x 2 x AWG 26/7, von vorne verschraubbar, 0,5 m

Abbildung 70 3784 706 08 - M12 Flanschdose, Polzahl: 8, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Ethernet, PUR, grün, 4 x 2 x AWG 26/7, von vorne verschraubbar, 0,5 m — Abbildung

3D Ansicht 70 3784 706 08 - M12 Flanschdose, Polzahl: 8, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Ethernet, PUR, grün, 4 x 2 x AWG 26/7, von vorne verschraubbar, 0,5 m — 3D Ansicht

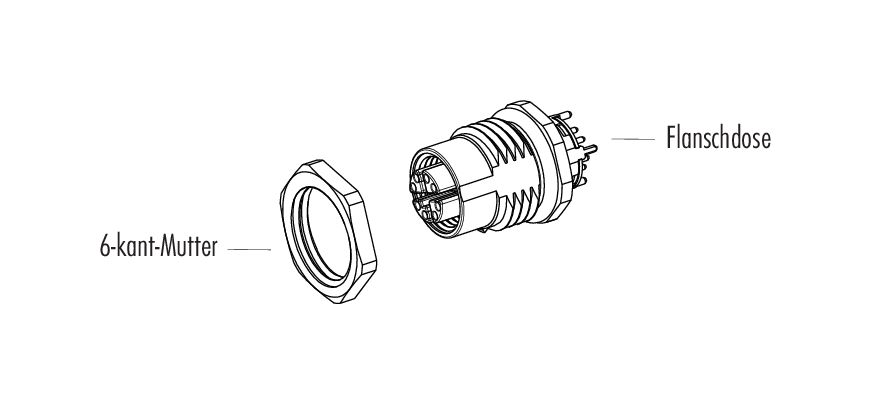

Einzelteildarstellung 70 3784 706 08 - M12 Flanschdose, Polzahl: 8, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Ethernet, PUR, grün, 4 x 2 x AWG 26/7, von vorne verschraubbar, 0,5 m — Einzelteildarstellung

Maßzeichnung 70 3784 706 08 - M12 Flanschdose, Polzahl: 8, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Ethernet, PUR, grün, 4 x 2 x AWG 26/7, von vorne verschraubbar, 0,5 m — Maßzeichnung

Montageanleitung / Montageausschnitt 70 3784 706 08 - M12 Flanschdose, Polzahl: 8, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Ethernet, PUR, grün, 4 x 2 x AWG 26/7, von vorne verschraubbar, 0,5 m — Montageanleitung / Montageausschnitt

Polbild (Steckseite) 70 3784 706 08 - M12 Flanschdose, Polzahl: 8, geschirmt, mit Kabel konfektioniert, IP67, UL, M16x1,5, Ethernet, PUR, grün, 4 x 2 x AWG 26/7, von vorne verschraubbar, 0,5 m — Polbild (Steckseite)

Artikelnummer	70 3784 706 08
Steckverbinder-Bauform	Flanschdose
Bauartnorm	DIN EN 61076-2-109
Kabellänge	0,5 m (Weitere Längen sind auf Anfrage möglich.)
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	mit Kabel konfektioniert
Schutzart	IP67
Anschlussquerschnitt	4 x 2 x AWG 26
Grenztemperatur von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	41.00
Zolltarifnummer	85444290
Ursprungsland	HU

Bemessungsspannung	50 V (AC ) / 60 V (DC)
Bemessungsstrom	0,5 A
Isolationswiderstand	> 10⁸ Ω
Verschmutzungsgrad	3
Übertragungseigenschaft	CAT 6A
Überspannungskategorie	II
Isolierstoffgruppe	III
EMV-Tauglichkeit	geschirmt
Schirmanbindung	Schirm auf Gehäuse

Material Gehäuse	Zinkdruckguss vernickelt
Material Kontaktkörper	PA
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
Material Verriegelung	Zinkdruckguss vernickelt
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	47d1f86c-43e1-4e18-80ef-acb2f8aa134d

Zulassungen	UL

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

RoHS-Richtlinie	2011/65/EU (EN 50581:2012)

Leitungsaufbau
Kabeltyp	Ethernet
Kabeldurchmesser	6,2 mm
Querschnitt	4 x 2 x AWG 26/7
Mantelmaterial	PUR
Isolation Litze	PE
Litzenaufbau	AWG 26/7
Kabelfarbe	grün
Elektrische Eigenschaften
Leiterwiderstand	145 Ω/Km (20°C)
Mechanische Eigenschaften
Biegeradius Kabel fest	≥ 8 x Ø
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis	-10 °C / 60 °C
Temperaturbereich Kabel fest von / bis	-40 °C / 85 °C
Sonstige Eigenschaften
Halogenfrei	ja

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
