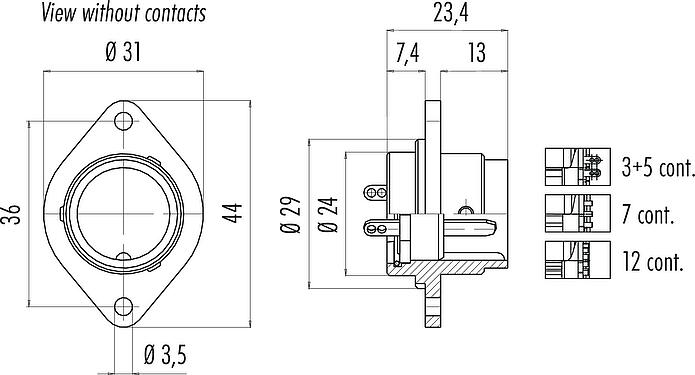

Numer części: 09 0061 00 05

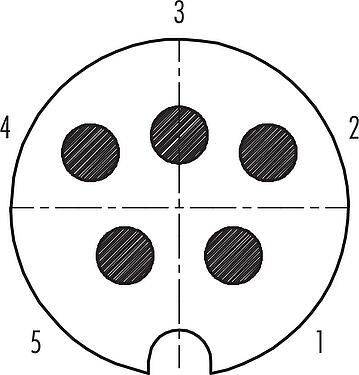

Bayonet Złącze panelowe męskie, Kontaktów: 5, nieekranowany, lutowanie, IP40
Bayonet, seria 690, Złącza zasilania (power)
Cechy ogólne
więcejmniejNumer części | 09 0061 00 05 |
Konstrukcja złączy | Złącze panelowe męskie |
Wersja | Złącze męskie proste |
System blokady złączy | Bayonet |
Obtrysk na kablu | lutowanie |
Stopień ochrony | IP40 |
Przekrój przewodu | 2,50 mm² / AWG 14 |
Zakres temperatur od/do | -40 °C / 85 °C |
Ilość cykli łączenia | > 50 cykli łączenia |
Waga (gr) | 15.47 |
Numer taryfy celnej | 85369010 |
Kraj pochodzenia | DE |
Parametry elektryczne
więcejmniejNapięcie znamionowe | 250 V |
Znamionowe napięcie udarowe | 2500 V |
Prąd znamionowy | 10,0 A |
Rezystancja izolacji kabla | ≥ 1010 Ω |
Stopień zanieczyszczenia | 1 |
Kategoria przepięciowa | II |
Grupa materiałowa | III |
Zgodność z EMV | nieekranowany |
Materiał
więcejmniejMateriał styków | PBT |
Materiał korpusu styków | PBT (UL94V-0) |
Materiał styku | CuZn (mosiądz) |
Pokrycie styku | Ag (srebro) |
REACH SVHC |
None (No pollutants) |
Numer SCIP | SCIP-number not available |
Klasyfikacje
więcejmniejeCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Uwagi dotyczące bezpieczeństwa
- Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
- Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
- Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
