Bayonet Złącze panelowe męskie, Kontaktów: 12, nieekranowany, lutowanie, IP40

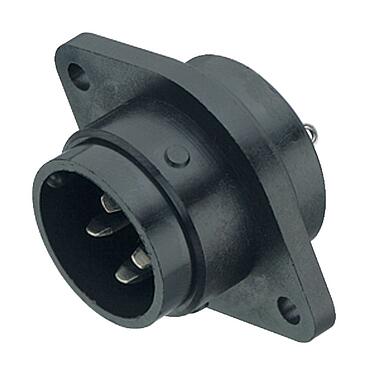

Ilustracja 09 0469 00 12 - Bayonet Złącze panelowe męskie, Kontaktów: 12, nieekranowany, lutowanie, IP40 — Ilustracja

Widok 3D 09 0469 00 12 - Bayonet Złącze panelowe męskie, Kontaktów: 12, nieekranowany, lutowanie, IP40 — Widok 3D

Opis elementu 09 0469 00 12 - Bayonet Złącze panelowe męskie, Kontaktów: 12, nieekranowany, lutowanie, IP40 — Opis elementu

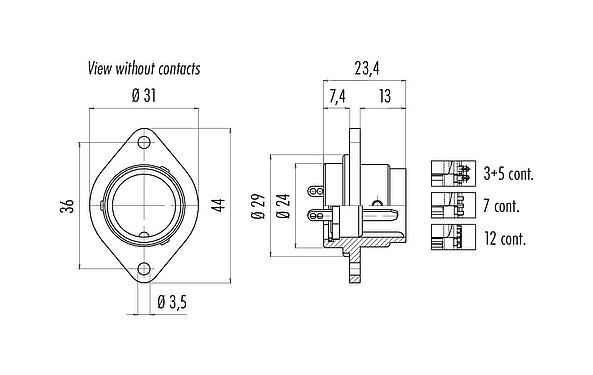

Rysunek z wymiarami 09 0469 00 12 - Bayonet Złącze panelowe męskie, Kontaktów: 12, nieekranowany, lutowanie, IP40 — Rysunek z wymiarami

Próbka montażowa 09 0469 00 12 - Bayonet Złącze panelowe męskie, Kontaktów: 12, nieekranowany, lutowanie, IP40 — Próbka montażowa

Układ styków (strona przyłączeniowa) 09 0469 00 12 - Bayonet Złącze panelowe męskie, Kontaktów: 12, nieekranowany, lutowanie, IP40 — Układ styków (strona przyłączeniowa)

Numer części	09 0469 00 12
Konstrukcja złączy	Złącze panelowe męskie
Wersja	Złącze męskie proste
System blokady złączy	Bayonet
Obtrysk na kablu	lutowanie
Stopień ochrony	IP40
Przekrój przewodu	0,75 mm² / AWG 18
Zakres temperatur od/do	-40 °C / 85 °C
Ilość cykli łączenia	> 50 cykli łączenia
Waga (gr)	14.94
Numer taryfy celnej	85369010
Kraj pochodzenia	DE

Napięcie znamionowe	125 V
Znamionowe napięcie udarowe	1500 V
Prąd znamionowy	5,0 A
Rezystancja izolacji kabla	≥ 10¹⁰ Ω
Stopień zanieczyszczenia	1
Kategoria przepięciowa	II
Grupa materiałowa	III
Zgodność z EMV	nieekranowany

Materiał styków	PBT
Materiał korpusu styków	PBT (UL94V-0)
Materiał styku	CuZn (mosiądz)
Pokrycie styku	CuSnZn (Optalloy)
REACH SVHC	CAS 7439-92-1 (Lead)
Numer SCIP	fab434a9-f264-4c40-b175-9d3f3e94feb8

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Zgłoś błąd na tej stronie

Uwagi dotyczące bezpieczeństwa

Wtyczki nie wolno podłączać ani odłączać pod obciążeniem. Nieprzestrzeganie i niewłaściwe użytkowanie może spowodować obrażenia ciała.
Złącza zostały stworzone do zastosowań w inżynierii instalacji, sterowaniu i budowie wyposażenia elektrycznego. Użytkownik jest odpowiedzialny za sprawdzenie, czy złącza mogą być używane również do innych zastosowań.
Złącza stosowane w obwodach o napięciach niebezpiecznych w dotyku mogą być instalowane i używane wyłącznie przez osoby z wykształceniem elektrotechnicznym lub pod ich nadzorem, z uwzględnieniem obowiązujących przepisów i norm.
