Encomenda não: 99 4834 00 12

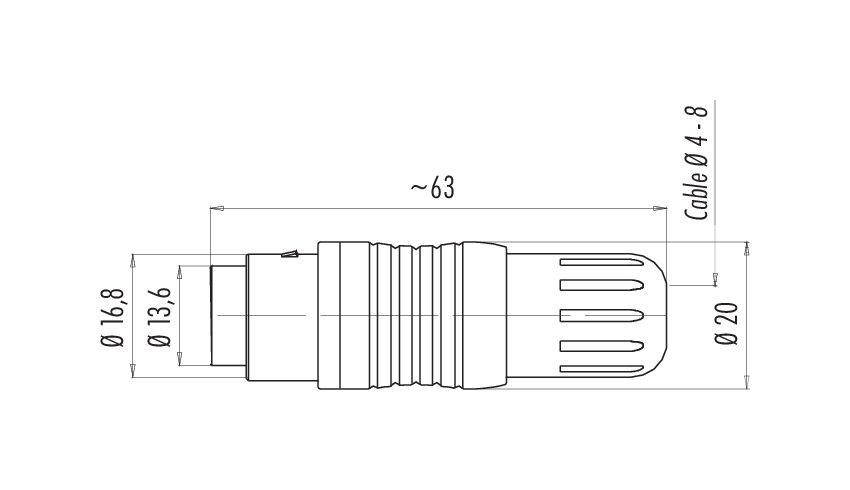

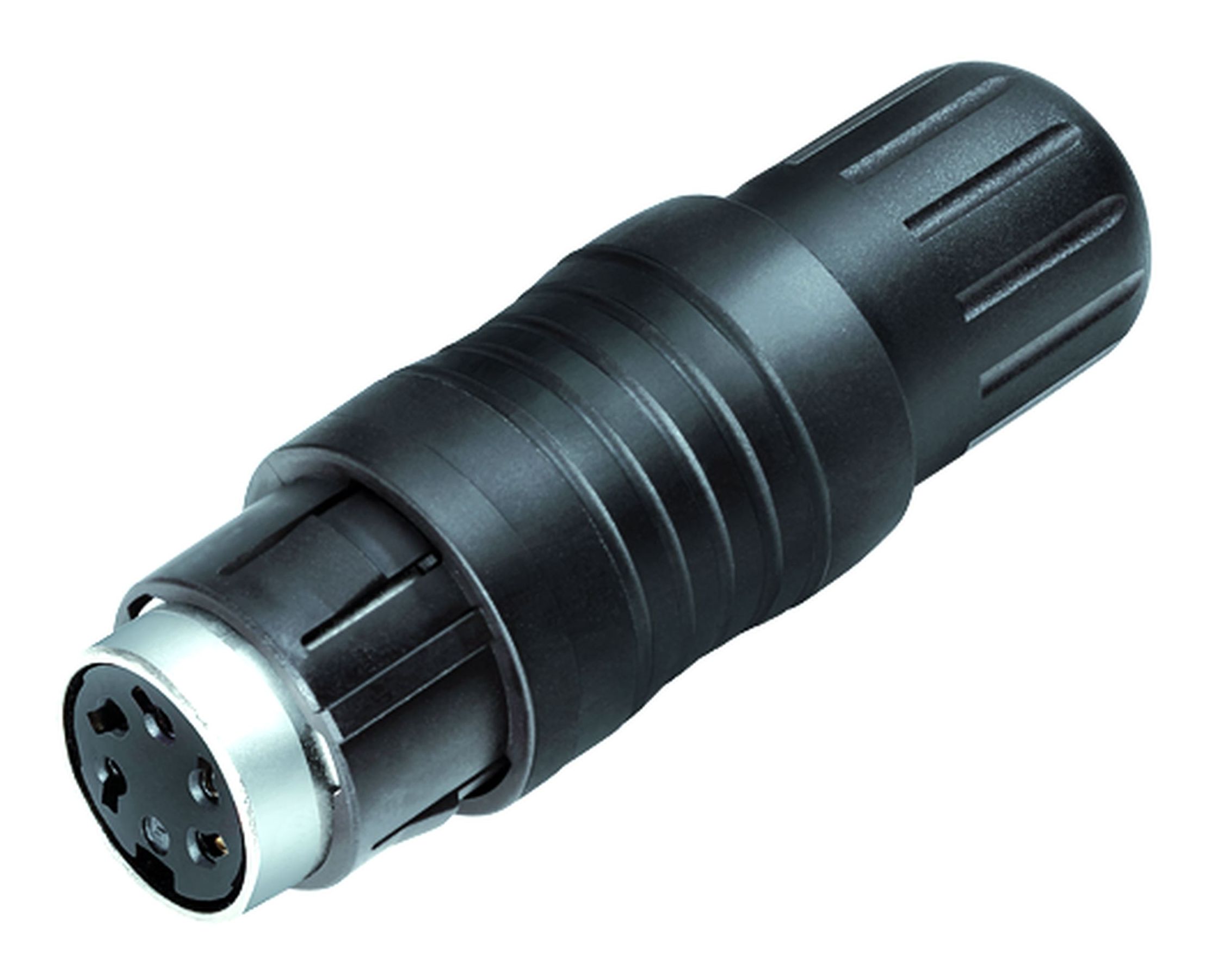

Push Pull Tomada de cabo, Contatos: 12, 4,0-8,0 mm, blindável, solda, IP67
Push-Pull, Série 440, Conectores miniatura
Características gerais
maismenos| Número de pedido | 99 4834 00 12 |
| Design do Conector | Tomada de cabo |
| Versão | Conector de plugue tomada reta |
| Sistema de travamento do conector | Push-Pull |
| Terminação | solda |
| Grau de proteção | IP67 |
| Área de seção transversal | máx. 0,25 mm² / AWG 24 |
| Tomada de cabo | 4,0-8,0 mm |
| Faixa de temperatura de / a | -40 °C / 85 °C |
| Operação mecânica | > 1000 Ciclos de conexão |
| Peso (gr) | 23.83 |
| Número de tarifa alfandegária | 85369010 |
| País de origem | DE |
Parâmetros elétricos
maismenos| Tensão nominal | 60 V |
| Tensão de impulso nominal | 500 V |
| Corrente nominal (40 ° C) | 3,0 A |
| Resistência de isolamento | ≥ 1010 Ω |
| Grau de poluição | 1 |
| Categoria de sobretensão | I |
| Grupo material | III |
| Conformidade EMV | blindável |
| Conexão de tela | Fixação do escudo |
Material
maismenos| Material de caixa | PA GF 25 |
| Material do corpo de contato | PBT (UL94 V-0) |
| Material de contato | CuSn (bronze) |
| Chapa de contato | Ow (Ouro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | f3a25b87-4a2e-4b33-b4cf-015bd13dcf88 |
Classificações
maismenos| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Declarações de conformidade
maismenos| Diretiva de baixa tensão | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avisos de segurança
- O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
- Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
- Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
- O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
