Rundsteckverbinder sind wesentliche Komponenten in der modernen industriellen Automatisierung, Robotik, Transporttechnik und Energietechnik. Um eine korrekte Steckverbindung zu gewährleisten, Fehlsteckungen zu verhindern und sichere Verbindungen in anspruchsvollen Umgebungen aufrechtzuerhalten, werden Steckverbinder-Kodierungssysteme verwendet.
M12-Steckverbindertypen sind besonders wichtig, da sie verschiedene Kodierungsoptionen für die Strom-, Daten- und Signalübertragung bieten. Dadurch wird sichergestellt, dass nur der richtige Stecker in die richtige Buchse passt, was eine wichtige Sicherheitsvorkehrung in Anwendungen ist, in denen eine falsche Verbindung zu Systemausfällen, Datenverlusten oder Geräteschäden führen kann. Die Steckverbinder-Kodierungstabelle hilft Ingenieuren, schnell die richtige Kodierung für jede Anwendung zu finden und so sichere und effiziente Verbindungen zu gewährleisten.
Auf dieser Seite wird erklärt, warum es Kodierungen gibt, welche Vorteile sie bieten und wie binder seine Kunden mit einem breiten Portfolio an kodierten Steckverbindern unterstützt.
Warum die Kodierung von Steckverbindern in industriellen Anwendungen wichtig ist
In industriellen Umgebungen werden Steckverbinder täglich für Wartungsarbeiten, Upgrades oder Reparaturen getrennt und wieder angeschlossen. Fehlanschlüsse können kostspielig und gefährlich sein. Die Kodierung löst dieses Problem durch:
- Verhindern von Fehlsteckungen: Die Anordnung der Stifte und Buchsen lässt nur eine einzige korrekte Konfiguration zu.
- Erhöhung der Zuverlässigkeit: Gewährleistet die richtige Ausrichtung vor dem Verriegeln.
- Zeitersparnis: Ermöglicht eine schnelle, fehlerfreie Installation vor Ort.
- Erhöhung der Sicherheit: Verhindert Systemausfälle, Kurzschlüsse oder falsche Spannungsanwendung.
Signal- und Datenübertragung
- Verhindert Querverbindungen zwischen Steuersignalen, Sensoren und Kommunikationsleitungen.
- Unterstützt Feldbussysteme wie PROFIBUS und PROFINET.
- Gewährleistet zuverlässige Ethernet-Verbindungen, einschließlich M12 D-kodierter und M12 X-kodierter Optionen für 100-Mbit- und 10-Gbit-Ethernet.
Spannungs- und Leistungsversorgung
- Verhindert Verwechslungen zwischen Wechselstrom- und Gleichstromversorgung.
- Geeignet für Nieder- und Hochspannungsanwendungen mit speziellen Kodierungen wie M12 L-kodiert, M12 T-kodiert und M12 K-kodiert.
- Bietet staub- und wasserdichte Verbindungen in rauen Umgebungen (IP67+).
Übersicht über die Steckverbinder-Kodierung – von M5 bis M16
binder bietet ein umfassendes Portfolio an Rundsteckverbindern mit präzisen Kodierungsoptionen – von M5, M8, M12, M16, 7/8" bis hin zu größeren Formaten. Jede Serie ist auf die spezifischen Anforderungen der jeweiligen Branche zugeschnitten. Das umfangreichste Produktangebot hinsichtlich der Kodierungsoptionen finden Sie bei unseren Steckverbindertypen M8 und M12.
M12-Serie – Der Spitzenreiter in der Automatisierung
Der M12-Steckverbinder hat sich aufgrund seiner Vielseitigkeit und robusten Kodierungsoptionen in vielen Branchen zum Standard entwickelt. binder bietet:
Für die Signal- und Datenübertragung

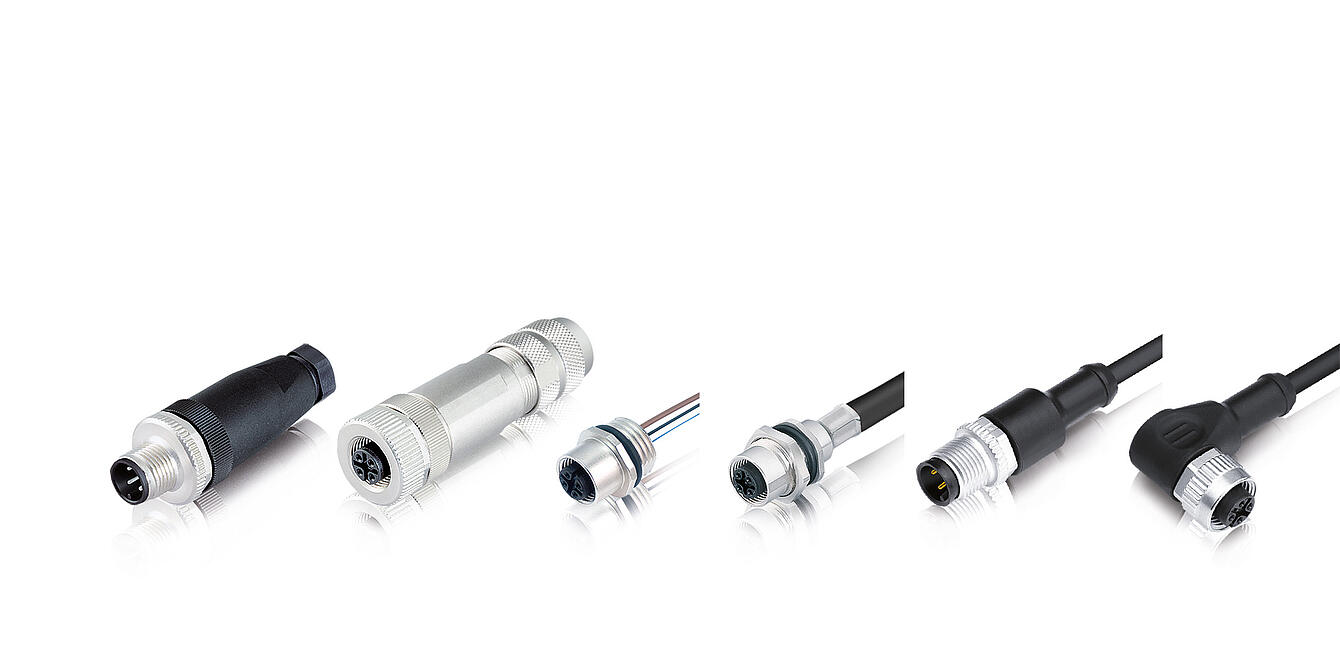

- M12 A-kodiert – Sensoren, Gleichstrom, CAN, DeviceNet
- M12 B-kodiert – PROFIBUS DP

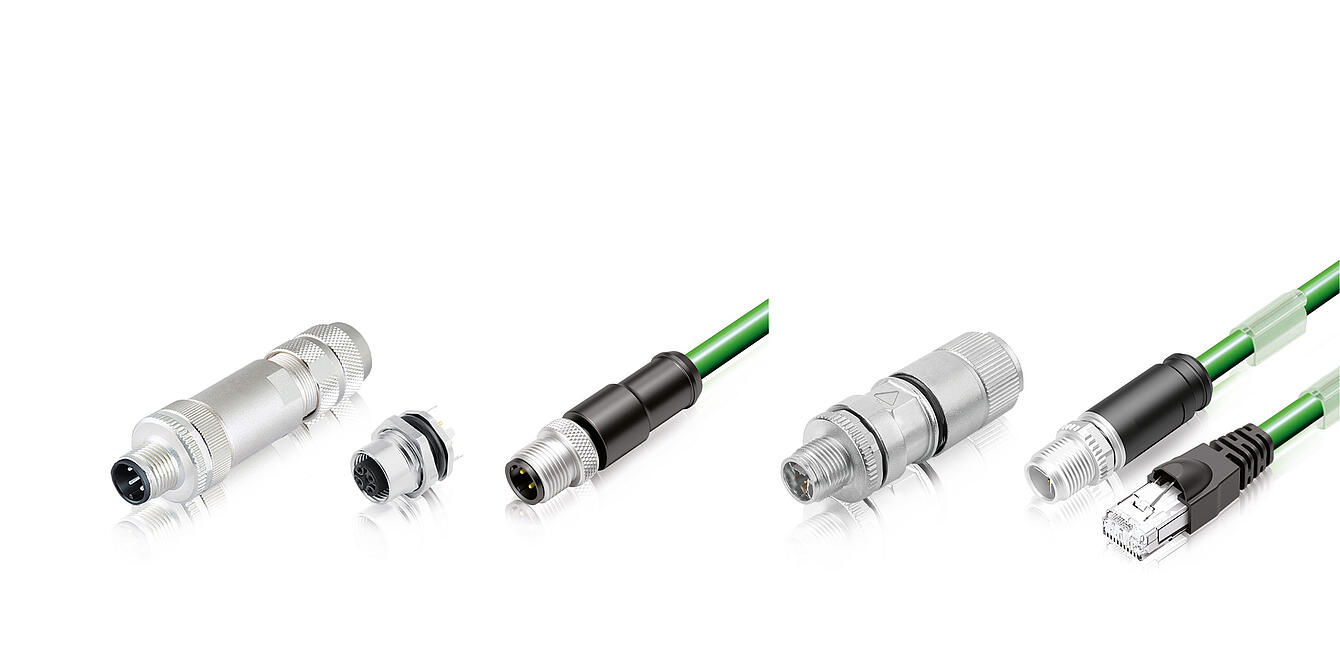

- M12 D-kodiert – 100 Mbit Ethernet, PROFINET, EtherCAT
- M12 X-kodiert – High-Speed-Ethernet bis zu 10 Gbit/s
Für Stromversorgungen
- M12 S-kodiert und M12 K-kodiert – Wechselstrom bis zu 630 V/16 A (z. B. Antriebe, Wechselrichter)

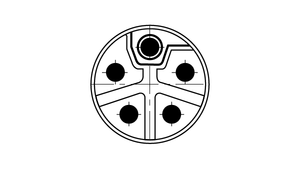

- M12 T-kodiert und M12 L-kodiert – Gleichstrom bis zu 63 V/16 A (z. B. Motoren, Feldbuskomponenten, LED-Beleuchtung)

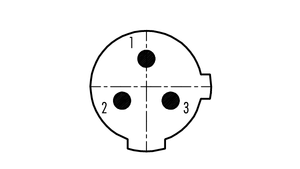

M12-Steckverbinder-Kodierungstabelle (A, B, D, X, S, K, L, T, US)
Der M12-Steckverbinder hat sich aufgrund seiner Vielseitigkeit, Langlebigkeit und robusten Kodierungsoptionen zum Standard im Automatisierungsbereich entwickelt. Dank seiner kompakten Größe und der großen Auswahl an M12-Steckverbindertypen eignet er sich sowohl für die Signal- als auch für die Energieübertragung und ist somit ideal für Sensoren, Aktoren, Feldbussysteme und Ethernet-Netzwerke. Mit Kodierungen wie A, B, D, X, L, T und K gewährleistet der M12 zuverlässige Verbindungen, verhindert Fehlsteckungen und hält rauen Industrieumgebungen wie Staub, Feuchtigkeit und Vibrationen stand.

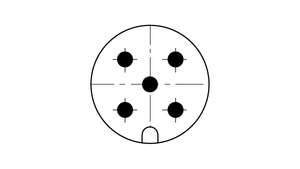

M12 A-kodiert
M12 A-kodiert
| Strom | Spannung | Schutzart | Kontakte | Typische Anwendungen |
|---|---|---|---|---|
Strom 1.5 - 8 A | Spannung 30 - 250 VAC | Schutzart IP67/IP68/IP69K | Kontakte 3 - 12 | Typische Anwendungen Stromversorgung, Signal, CAN, DeviceNet |

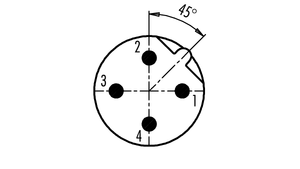

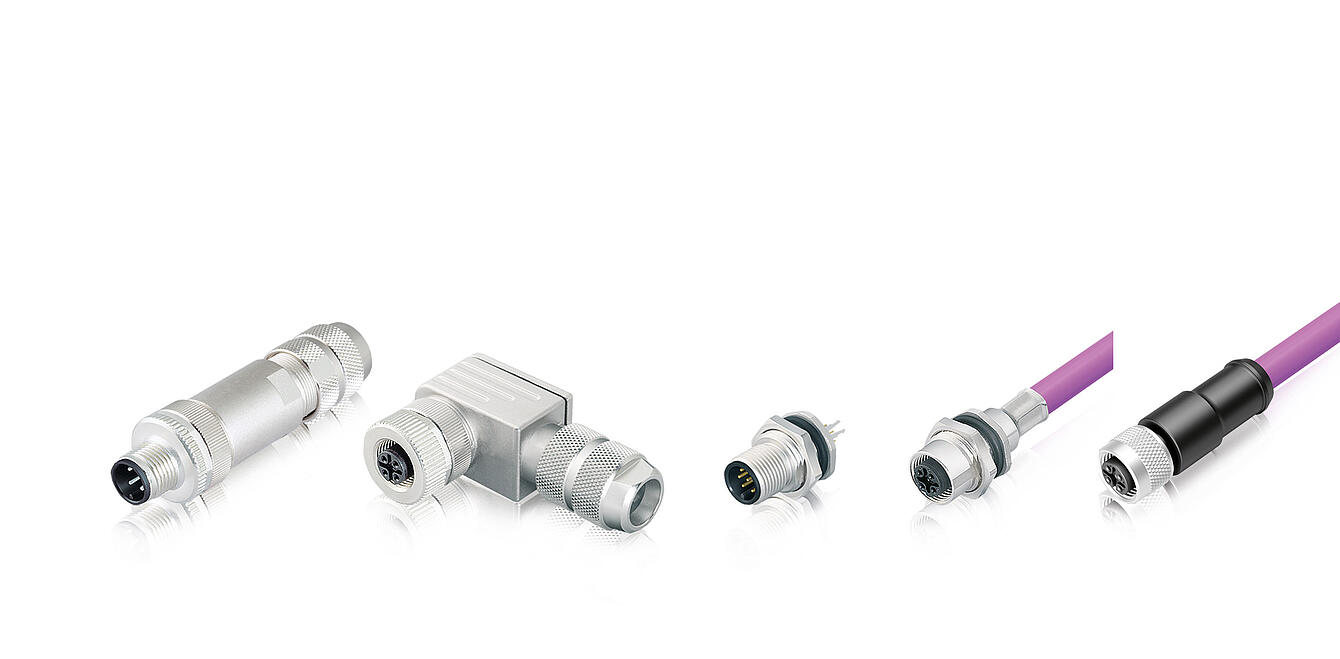

M12 B-kodiert
M12 B-kodiert
| Strom | Spannung | Schutzart | Kontakte | Typische Anwendungen |
|---|---|---|---|---|
Strom 4 A | Spannung 60 - 250 VAC | Schutzart IP67/IP68 | Kontakte 4 - 5 | Typische Anwendungen PROFIBUS DP |

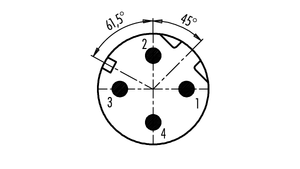

M12 D-kodiert
M12 D-kodiert
| Strom | Spannung | Schutzart | Kontakte | Typische Anwendungen |
|---|---|---|---|---|
Strom 4 A | Spannung 250 VAC | Schutzart IP67 | Kontakte 4 | Typische Anwendungen Ethernet,PROFINET |

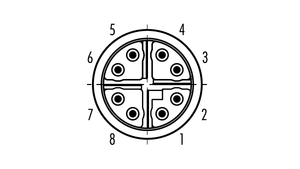

M12 X-kodiert
M12 X-kodiert
| Strom | Spannung | Schutzart | Kontakte | Typische Anwendungen |
|---|---|---|---|---|
Strom 0.5 A | Spannung 50 VAC / 60 VCD | Schutzart IP67 | Kontakte 8 | Typische Anwendungen 10-Gbit-Ethernet |

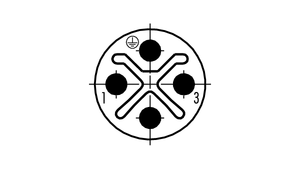

M12 S-kodiert
M12 S-kodiert
| Strom | Spannung | Schutzart | Kontakte | Typische Anwendungen |
|---|---|---|---|---|
Strom 12 A | Spannung 630 VAC | Schutzart IP67 | Kontakte 3 + PE | Typische Anwendungen Wechselstromversorgung |

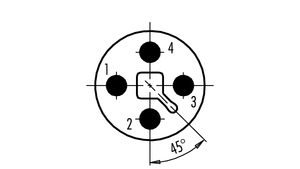

M12 T-kodiert
M12 T-kodiert
| Strom | Spannung | Schutzart | Kontakte | Typische Anwendungen |
|---|---|---|---|---|
Strom 12 A | Spannung 60 VDC | Schutzart IP67 | Kontakte 4 | Typische Anwendungen Gleichstromversorgung |

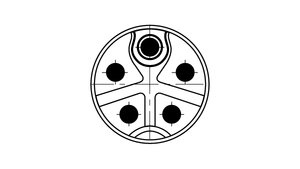

M12 K-kodiert
M12 K-kodiert
| Strom | Spannung | Schutzart | Kontakte | Typische Anwendungen |
|---|---|---|---|---|
Strom 12 A | Spannung 630 VAC | Schutzart IP67 | Kontakte 4 + PE | Typische Anwendungen Wechselstromversorgung |
M8-Serie – Der kleine Bruder des M12-Steckverbinders
Der M8-Steckverbinder wird oft als „kleiner Bruder“ des M12 bezeichnet, da er eine kompakte, vielseitige Lösung für beengte Platzverhältnisse bietet und gleichzeitig eine zuverlässige Leistung gewährleistet. Dank seiner M8-Steckverbinder-Kodierungsoptionen ist er ein vielseitiger Allrounder für die Signal-, Daten- und Energieübertragung in der industriellen Automatisierung, Robotik und Sensorik. Trotz seiner geringeren Größe bietet er robuste Verbindungen mit Schutz vor Staub und Feuchtigkeit und ist somit ideal für Anwendungen, bei denen der Platz begrenzt ist, aber Zuverlässigkeit unerlässlich ist.

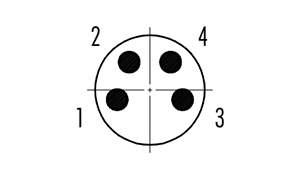

M8 A-kodiert
M8 A-kodiert
| Strom | Spannung | Schutzart | Kontakte | Typische Anwendungen |
|---|---|---|---|---|
Strom 1.5 - 4 A | Spannung 30 - 60 VAC | Schutzart IP65/IP67/IP68/IP69K | Kontakte 3 - 8 | Typische Anwendungen Stromversorgung, Signal, CAN, DeviceNet |
M8 B-kodiert
M8 B-kodiert
| Strom | Spannung | Schutzart | Kontakte | Typische Anwendungen |
|---|---|---|---|---|
Strom 3 A | Spannung 30 - 60 VAC | Schutzart IP67/IP68/IP69K | Kontakte 5 | Typische Anwendungen PROFIBUS DP |
Fazit
Die Kodierung von Steckverbindern ist ein kleines Detail mit großer Auswirkung auf die Sicherheit und Leistung von Systemen. Mit dem breiten Angebot an Rundsteckverbindern von binder – insbesondere den vielseitigen M12-Steckertypen wie M12 A-kodiert, M12 D-kodiert, M12 X-kodiert, M12 L-kodiert, M12 B-kodiert, M12 T-kodiert und M12 K-kodiert – können Ingenieure und Techniker auf präzise, fehlerfreie und zukunftssichere Verbindungen vertrauen.
