Subminiatur Steckverbinder
Produkte filtern
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
  • M9 Die Verbindung kann durch Verschraubung fixiert werden. M steht hier für ein metrisches Gewinde und die Zahl für den Außendurchmesser.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
  • IP40 Schutz gegen Berührung mit Werkzeug, Drähten o. ä. mit Ø > 1 mm und gegen das Eindringen von Fremdkörpern mit Ø > 1 mm. Kein Schutz vor Wasser.
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.
  • Steckverbinder Buchse gerade Steckverbinder (Buchse / Dose) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
  • Steckverbinder Stift gerade Steckverbinder (Stift / Stecker) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
Montageart
Über die Montageart können Steckverbinder für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Montageart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen (Flansch) montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
  • Gehäusemontage Steckverbinder, die an Gerätegehäusen verbaut werden können. Die Befestigung kann über eine Kontermutter oder durch Einschrauben (Gewindebohrung notwendig) umgesetzt werden.
  • Kabelmontage Steckverbinder mit bereits angespritztem Kabel oder zum selbst Konfektionieren.
Produktsegment
binder Anwendungsbereiche bzw. Art des Steckverbinders.
  • Subminiatur Steckverbinder mit den Verriegelungsarten M9, Snap-in, Bajonett, Push-Pull in einer sehr kompakten Bauform. Die Außendurchmesser der Steckverbinder liegen bei 8 – 14,5 mm.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
  • löten Der Kontakt und die Litzen eines Kabels werden mithilfe von Lötzinn verbunden.
  • tauchlöten Die spezielle Form der Kontakte ermöglicht eine Durchkontaktierung auf einer Leiterplatte und automatisiertes Löten mittels Wellenlöten.

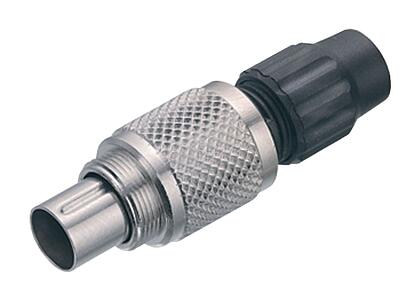

Die Subminiatur-Steckverbinder mit M9-Schraubverriegelung der Serie 711 sind als Flansch- oder Kabelsteckverbinder erhältlich. Sie weisen beide einen Durchmesser von 11,5 mm auf und sind, je nach Anwendung, mit 2 bis 8 Kontakten verfügbar. Der Bemessungsstrom beläuft sich auf 1A bis 4A bei 125V. Diese Steckverbinder sind mit einem Lötanschluss ausgestattet, erfüllen die Anforderungen der Schutzart IP40 und können für über 500 Steckzyklen verwendet werden.
