Miniatur Steckverbinder
Produkte filtern
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
  • Push Pull Die Verriegelung der Steckverbindung ist durch einfaches drücken möglich. Um die Verbindung zu lösen, muss die am Stecker befindliche Hülse zurückgezogen werden.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
  • IP40 Schutz gegen Berührung mit Werkzeug, Drähten o. ä. mit Ø > 1 mm und gegen das Eindringen von Fremdkörpern mit Ø > 1 mm. Kein Schutz vor Wasser.
  • IP67 Vollständiger Schutz gegen Berührung und gegen das Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweisem Eintauchen (Tiefe: 1m, Dauer: 30 Minuten).
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.

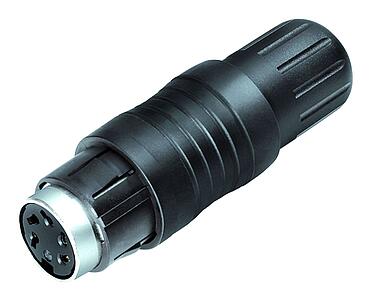

  • Steckverbinder Buchse gerade Steckverbinder (Buchse / Dose) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.

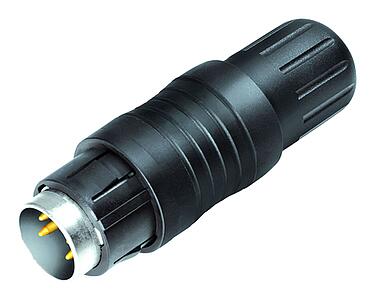

  • Steckverbinder Stift gerade Steckverbinder (Stift / Stecker) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
Montageart
Über die Montageart können Steckverbinder für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Montageart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen (Flansch) montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
  • Gehäusemontage Steckverbinder, die an Gerätegehäusen verbaut werden können. Die Befestigung kann über eine Kontermutter oder durch Einschrauben (Gewindebohrung notwendig) umgesetzt werden.
  • Kabelmontage Steckverbinder mit bereits angespritztem Kabel oder zum selbst Konfektionieren.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Produktsegment
binder Anwendungsbereiche bzw. Art des Steckverbinders.
  • Miniatur Steckverbinder mit einem Außendurchmesser von 16-21,5 mm und verschiedenen Verriegelungsarten.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
  • löten Der Kontakt und die Litzen eines Kabels werden mithilfe von Lötzinn verbunden.
Push-Pull-Rundsteckverbinder der Serie 440 wurden für anspruchsvolle Anwendungen entwickelt, die eine schnelle IP67-Verbindung mit der Möglichkeit der EMI-Schirmung benötigen. Sie sind mit 3 bis 19 Kontakten in gerader Kabel- und Flanschausführung mit Lötanschlüssen lieferbar. Der Kabeldurchlass beträgt 4 bis 8 mm. Je nach Anzahl der Kontakte sind Steckverbinder der Serie 440 für einen Bemessungsstrom von 3 A bis 7 A ausgelegt.
