Power Steckverbinder
Produkte filtern
Steckverbinderart
Über die Steckverbinderart können unsere Produkte für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Steckverbinderart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
Bauart
Ein Steckverbinder besteht aus dem männlichen (Stift) und dem weiblichen Teil (Dose). Je nach Bauform sind der männliche oder weibliche Teil fest installiert oder befinden sich am Ende einer Leitung.
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
Bemessungsspannung
Die Bemessungsspannung ist die elektrische Spannung, die dem Steckverbinder zugeordnet ist.
Bemessungsstrom
Der Bemessungsstrom ist die elektrische Stromstärke, die dem Steckverbinder zugeordnet ist.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Material Gehäuse
Steckverbinder bestehen je nach Anwendungsbereich oder Anforderung aus unterschiedlichen Materialien. Wir bieten Metall und Kunststoffgehäuse für unsere Artikel als Gehäusematerial an.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
Zulassung
Unsere Artikel verfügen über diverse Zulassungen die hier vorausgewählt werden können.
Kabeltyp
Durch die Auswahl des Kabeltyps kann eine Vorselektion für den jeweiligen Anwendungsfall durchgeführt werden.
Mantelmaterial
Das Material des Kabelmantels. PUR, TPE, TMPU oder TPE-U Kabel haben jeweils andere technische Eigenschaften.
Kabelfarbe
Die Farbe des Kabelmantels.
Kabellänge
Unsere Artikel mit angespritzten oder vorkonfektionierten Kabel haben unterschiedliche Kabellängen. Sie beschreibt die länge des Kabels ab dem ab dem ende des Steckverbinders. Ist die gewünschte Kabellänge nicht dabei kontaktieren Sie bitte unseren Vertrieb.
Material Verriegelung
Die Verriegelung besteht je nach technischer Anforderung oder Leistungsdaten des Stecker aus Kunststoff oder Metall.

Steckverbinder RD24

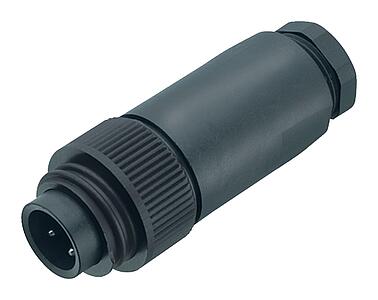

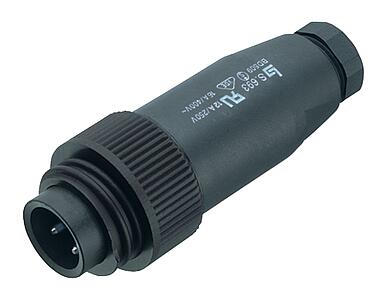

Die RD24 Steckverbinder der Serien 692/693 verfügen über Kontakte mit 3+PE (Bemessungsstrom 16 A) oder 6+PE (Bemessungsstrom 10 A). Diese RD24 Powersteckverbinder sind mit Löt-, Crimp- oder Schraubklemmanschluss sowie mit angespritztem Kabel erhältlich. Mit der Schutzart IP67 bietet die Serie gerade und abgewinkelte Kabelstecker und -dosen sowie Flanschausführungen mit Abmessungen von 38mm x 29mm.


Die Schraubverriegelung RD24 gewährleistet eine besonders robuste und zuverlässige Konstruktion der Power-Steckverbinder. Der Betriebstemperaturbereich dieser Steckverbinder RD24 liegt zwischen -40 °C und +100 °C und der Anschlussquerschnitt beträgt je nach Variante einen Wert von max. 0,75 mm² (AWG18), 1,5 mm² (AWG 16) oder 2,5 mm² (AWG 14) aufweisen kann. Diese RD24 Stecker sind VDE-, SEV- und UL-zugelassen, was ihre hohe Qualität und Sicherheit bestätigt.


Die RD24 Steckverbinder eignen sich ideal für Anwendungen, die eine hohe Zuverlässigkeit und Flexibilität erfordern. Die RD24 Powersteckverbinder eignen sich sowohl für industrielle Anwendungen als auch für spezielle Einsatzgebiete und stellen somit eine exzellente Lösung dar.
