Miniatur Steckverbinder
Produkte filtern
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
  • M16 Die Verbindung kann durch Verschraubung fixiert werden. M steht hier für ein metrisches Gewinde und die Zahl für den Außendurchmesser.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
  • IP40 Schutz gegen Berührung mit Werkzeug, Drähten o. ä. mit Ø > 1 mm und gegen das Eindringen von Fremdkörpern mit Ø > 1 mm. Kein Schutz vor Wasser.
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.
  • Steckverbinder Buchse gerade Steckverbinder (Buchse / Dose) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
  • Steckverbinder Buchse gewinkelt Steckverbinder (Buchse / Dose) mit gewinkeltem Kabelabgang.
  • Steckverbinder Stift gerade Steckverbinder (Stift / Stecker) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
  • Steckverbinder Stift gewinkelt Steckverbinder (Stift / Stecker) mit gewinkeltem Kabelabgang.
Montageart
Über die Montageart können Steckverbinder für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Montageart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen (Flansch) montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
  • Gehäusemontage Steckverbinder, die an Gerätegehäusen verbaut werden können. Die Befestigung kann über eine Kontermutter oder durch Einschrauben (Gewindebohrung notwendig) umgesetzt werden.
  • Kabelmontage Steckverbinder mit bereits angespritztem Kabel oder zum selbst Konfektionieren.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Produktsegment
binder Anwendungsbereiche bzw. Art des Steckverbinders.
  • Miniatur Steckverbinder mit einem Außendurchmesser von 16-21,5 mm und verschiedenen Verriegelungsarten.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
  • Litzen Steckverbinder, bei denen ab Werk die Kontakte an Einzellitzen angeschlossen sind. Diese sind dann individuell anschließbar.
  • löten Der Kontakt und die Litzen eines Kabels werden mithilfe von Lötzinn verbunden.
  • schraubklemm Die Litzen eines Kabels werden mithilfe einer Schraube radial im Kontakt gepresst und so der elektrische Kontakt hergestellt.
  • tauchlöten Die spezielle Form der Kontakte ermöglicht eine Durchkontaktierung auf einer Leiterplatte und automatisiertes Löten mittels Wellenlöten.

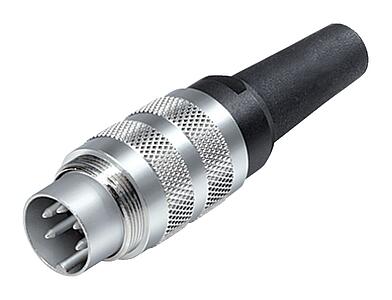

Die M16-Steckverbinder der Serien 581, 680 und 682 nach DIN EN 61076-2-106 sind mit 2 bis 24 Kontakten mit Crimp, Tauchlöt-, Schraubklemm-, Löt- und Litzenanschluss lieferbar. Die Steckverbinder sind als gerade und abgewinkelte Kabelausführungen sowie als Flanschausführung erhältlich. Viele Ausführungen sind schirmbar. Je nach Anzahl sind die Kontakte für einen Bemessungsstrom von 1 A bis 7 A ausgelegt.
