Auto­matisierungs­technik - Spannungs- und Leistungs­versorgung
Produkte filtern
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
zurücksetzen
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
  • M12 Die Verbindung kann durch Verschraubung fixiert werden. M steht hier für ein metrisches Gewinde und die Zahl für den Außendurchmesser.
zurücksetzen
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
  • IP67 Vollständiger Schutz gegen Berührung und gegen das Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweisem Eintauchen (Tiefe: 1m, Dauer: 30 Minuten).
  • IP68 Vollständiger Schutz gegen Berührung und gegen Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweiligem Untertauchen (Dauer: 24 Stunden Tiefe: 2 m Wassertiefe), Anforderung nach Absprache zwischen Hersteller und Anwender.
zurücksetzen
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.

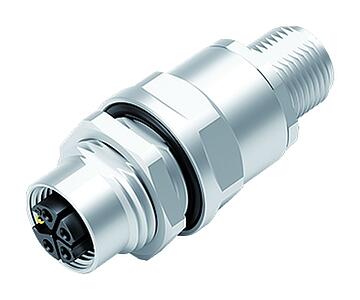

  • Adapter Verbindungselement, an dem beidseitig ein Steckverbinder angeschlossen werden kann. Es können beispielsweise Schaltschrankdurchführungen oder ein Übergang von M8- auf M12-Verriegelung realisiert werden.
  • Steckverbinder Buchse gerade Steckverbinder (Buchse / Dose) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
  • Steckverbinder Buchse gewinkelt Steckverbinder (Buchse / Dose) mit gewinkeltem Kabelabgang.
  • Steckverbinder Stift gerade Steckverbinder (Stift / Stecker) mit geradem Kabelabgang. Hierbei befindet sich das Kabel in Steckrichtung.
  • Steckverbinder Stift gewinkelt Steckverbinder (Stift / Stecker) mit gewinkeltem Kabelabgang.
zurücksetzen
Montageart
Über die Montageart können Steckverbinder für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Montageart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen (Flansch) montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
  • Gehäusemontage Steckverbinder, die an Gerätegehäusen verbaut werden können. Die Befestigung kann über eine Kontermutter oder durch Einschrauben (Gewindebohrung notwendig) umgesetzt werden.

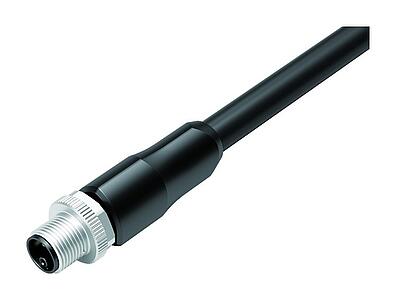

  • Kabelmontage Steckverbinder mit bereits angespritztem Kabel oder zum selbst Konfektionieren.
zurücksetzen
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
zurücksetzen
Produktsegment
binder Anwendungsbereiche bzw. Art des Steckverbinders.
  • Automatisierungstechnik Die fortschreitende Digitalisierung erlaubt mit den derzeitigen Fertigungstechnologien immer kleinere und leistungsfähigere Elemente im Bereich Sensorik und Vernetzung. Dabei meint Sensorik die Erfassung von physikalischen Größen, deren Umwandlung in elektrische Größen. Diese elektrischen Größen werden in ein digitales Signal gewandelt, welches per Buskommunikation an andere Busteilnehmer weitergegeben werden kann. Die automatisierte Fertigung soll dabei zukünftig modularer und flexibler werden. Hierbei kommen standardisierte Steckverbinder, wie die Bauformen M8 und M12 bevorzugt zum Einsatz. Die weltweite Verfügbarkeit und die Anpassung der Steckverbinder an eine hohe Bandbreite von Anwendungen haben bereits eine Vielzahl an Varianten, beispielsweise Kodierungen entstehen lassen.
zurücksetzen
Kodierung
Die Steckverbinderelemente, Stecker und Buchse, müssen vor der Verriegelung passend zueinander ausgerichtet werden (Kodierung). Dadurch wird eine Fehlsteckung vermieden.
  • M12-K Die M12 K-Kodierung ist eine Power-Kodierung, welche für Spannungen mit bis zu 630 V AC ausgelegt wurden. Es können dabei Adern mit bis zu 2,5 mm² eingesetzt werden.
zurücksetzen
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
  • Litzen Steckverbinder, bei denen ab Werk die Kontakte an Einzellitzen angeschlossen sind. Diese sind dann individuell anschließbar.
  • schraubklemm Die Litzen eines Kabels werden mithilfe einer Schraube radial im Kontakt gepresst und so der elektrische Kontakt hergestellt.
zurücksetzen
zurücksetzen
zurücksetzen
Produkte anzeigen
  1. Produkte
  2. Automatisierungstechnik - Spannungs- und Leistungsversorgung
  3. M12-K

M12-K kodierte Steckverbinder - Automatisierungstechnik

Serie als PDF (2 MB)
Zubehör als PDF (578 KB)

Steckverbinder der Serie 824 mit Schraubverriegelung nach DIN EN 61076-2-111 sind K-kodiert für Wechselstromanwendungen. Sie haben 4+PE Kontakte mit einem Bemessungsstrom von 12A bei 630VAC. Diese Steckverbinder gibt es als konfektionierbare Ausführung, sowohl gerade, als auch abgewinkelt. Flanschsteckverbinder sind mit Litzen erhältlich.

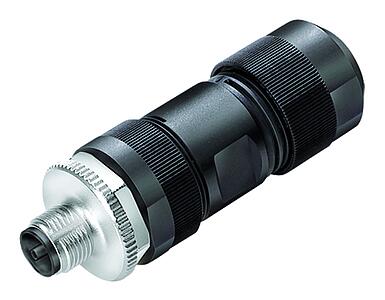

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Kabelstecker_814_1_KS_K-Kod
99 0699 29 05
M12-K Kabelstecker, Polzahl: 4+PE, 8,0-13,0 mm, ungeschirmt, schraubklemm, IP67, UL
Details

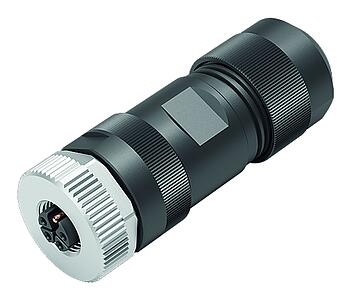

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Kabeldose_824_2_KD_K
99 0700 29 05
M12-K Kabeldose, Polzahl: 4+PE, 8,0-13,0 mm, ungeschirmt, schraubklemm, IP67, UL
Details

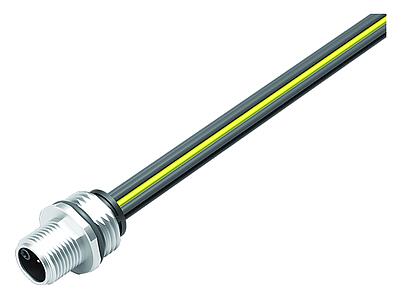

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Flanschstecker_814_3_FS_K
09 0701 700 05
M12-K Flanschstecker, Polzahl: 4+PE, ungeschirmt, Litzen, IP68, M16x1,5
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Flanschstecker_814_3_FS_K
09 0701 400 05
M12-K Flanschstecker, Polzahl: 4+PE, ungeschirmt, Litzen, IP68, M16x1,5
Details

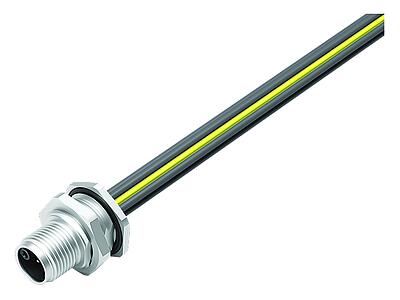

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Flanschstecker_824_3_FS_K_vv
09 0701 300 05
M12-K Flanschstecker, Polzahl: 4+PE, ungeschirmt, Litzen, IP68, M16x1,5, von vorne verschraubbar
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Flanschstecker_824_3_FS_K_vv
09 0701 800 05
M12-K Flanschstecker, Polzahl: 4+PE, ungeschirmt, Litzen, IP68, M16x1,5, von vorne verschraubbar
Details

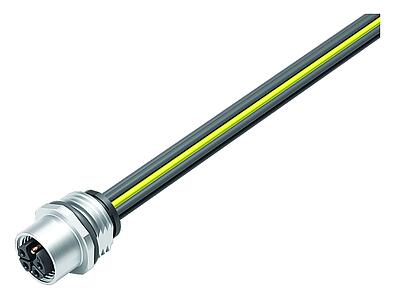

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Flanschdose_814_4_FD_K
09 0702 700 05
M12-K Flanschdose, Polzahl: 4+PE, ungeschirmt, Litzen, IP68, M16x1,5
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Flanschdose_814_4_FD_K
09 0702 400 05
M12-K Flanschdose, Polzahl: 4+PE, ungeschirmt, Litzen, IP68, M16x1,5
Details

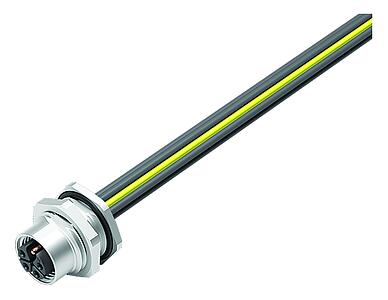

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Flanschdose_824_4_FD_K_vv
09 0702 800 05
M12-K Flanschdose, Polzahl: 4+PE, ungeschirmt, Litzen, IP68, M16x1,5, von vorne verschraubbar
Details
Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Flanschdose_824_4_FD_K_vv
09 0702 300 05
M12-K Flanschdose, Polzahl: 4+PE, ungeschirmt, Litzen, IP68, M16x1,5, von vorne verschraubbar
Details

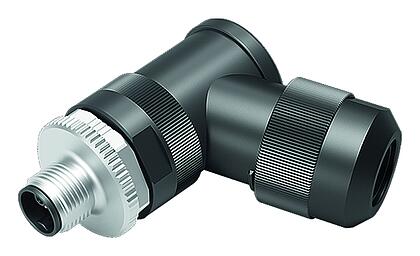

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Winkelstecker_814_1_WS_K
99 0699 58 05
M12-K Winkelstecker, Polzahl: 4+PE, 8,0-13,0 mm, ungeschirmt, schraubklemm, IP67, UL
Details

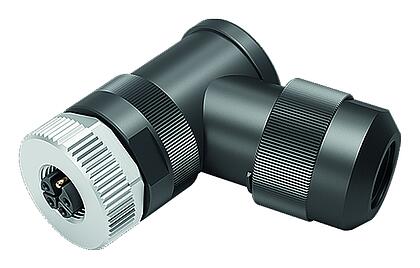

Automatisierungstechnik - Spannungs- und Leistungsversorgung-M12-K-Winkeldose_824_2_WD_K
99 0700 58 05
M12-K Winkeldose, Polzahl: 4+PE, 8,0-13,0 mm, ungeschirmt, schraubklemm, IP67, UL
Details
