  4. Bajonett Flanschdose, Polzahl: 8, ungeschirmt, THT, IP67
Artikelnummer: 09 0774 490 08

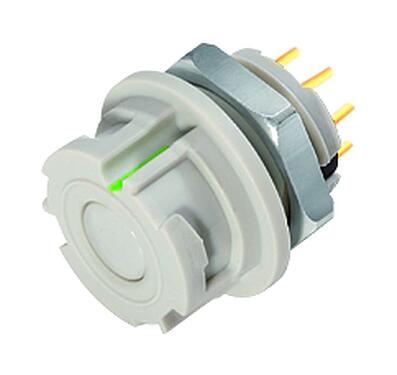

Bajonett Flanschdose, Polzahl: 8, ungeschirmt, THT, IP67

Bajonett NCC, Serie 770, Steckverbinder für medizinische Anwendungen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 09 0774 490 08
Steckverbinder-Bauform Flanschdose
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung Bajonett
Anschlussart THT
Schutzart IP67
Anschlussquerschnitt 0,25 mm² / AWG 24
Grenztemperatur von / bis -25 °C / 85 °C
Mechanische Lebensdauer > 5000 Steckzyklen
Gewicht (gr) 4.31
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 175 V
Bemessungs-Stoßspannung 1750 V
Bemessungsstrom 2,0 A
Verschmutzungsgrad 2
Überspannungskategorie II
Isolierstoffgruppe II
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PA
Material Kontaktkörper PA (UL94 V-0)
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer a0d015aa-be6e-49eb-96a7-cb3e08ce9740
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
