  4. M12 Kaapelirasia, Napojen määrä: 5, suojaamaton, suihkutettu kaapelille, IP68, UL, PVC, harmaa, 5 x 0,34 mm², 5 m
Tilauksen numero: 77 4430 0000 20005-0500

M12 Kaapelirasia, Napojen määrä: 5, suojaamaton, suihkutettu kaapelille, IP68, UL, PVC, harmaa, 5 x 0,34 mm², 5 m

M12-B, Sarja 766, Automaatiotekniikka – tiedonsiirto

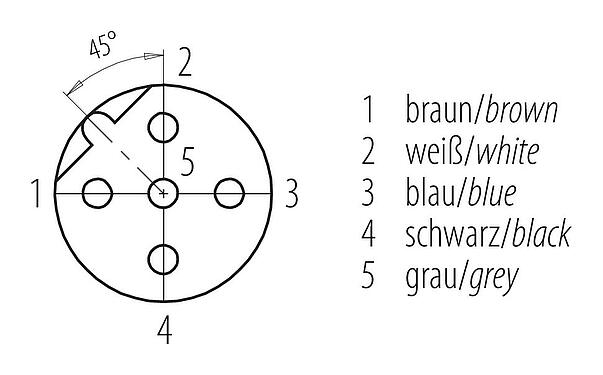

Mahdollinen koskettimien määrä
(Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä)
Vertailu
Lataukset
General features
mehrweniger
Ordernummer 77 4430 0000 20005-0500
Anslutningsdesign Kaapelirasia
Tyyppistandardi DIN EN 61076-2-101
Kaapelin pituus 5 m (Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä)
Versio Liitin naaras suora
Kontaktlåsning ruuvaus
Anslutningstyp suihkutettu kaapelille
Typ av skydd IP68
Tvärsnitt för anslutning 0,34 mm² / AWG 22
Begränsa temperaturen från / till -25 °C / 90 °C
Mekanisk livslängd > 100 liitäntäsykliä
Vikt (gr) 226.00
Tulltaxenummer 85444290
Alkuperämaa DE
Märkspänning 60 V
Märkd impulsspänning 1500 V
Märkström 4,0 A
Isoleringsmotstånd > 108 Ω
Grad 3
Överspänningskategori II
Gruppen isolerande material II
EMC lämplighet suojaamaton
Materialbostäder PUR
Material Kontakt kropp PUR
Materialkontakt CuSn (pronssi)
Kontaktyta Au (kulta)
Lukitusmateriaali Sinkkipainevalu nikkelöity
REACH SVHC None (No pollutants)
SCIP-numero SCIP-number not available
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Lågspänningsdirektiv 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
RoHS-direktivet 2011/65/EU (EN 50581:2012)
Cable data
mehrweniger
Kaapelin rakenne
Kabeldiameter 5,2 mm
Poikkileikkaus 5 x 0,34 mm²
Pälsmaterial PVC
Isoleringssträng PVC
Tråduppbyggnad 42 x 0,10 mm
Kabelfärg harmaa
Mekaaniset ominaisuudet
Böjradiekabel fast ≥ 5 x Ø
Böjd radiekabel flyttas ≥ 10 x Ø
Böjningscykler > 2 miljoonaa
Tillåten acceleration 5 m/s² + 1 m/s²
Resa horisontellt 5 m/s² -> 5 m
Resa vertikalt 5 m/s² -> 2 m
Reshastighet ≤ 200 m/min (5 m vaakaetäisyys)
Lämpöominaisuudet
Temperaturområdeskabeln flyttas från / till -5 °C / 105 °C
Temperaturområdeskabel fast från / till -40 °C / 105 °C
Muut ominaisuudet
Halogeeniton ei
Turvallisuushuomautukset
  1. Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
  2. Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
  3. Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
  4. Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
  5. Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
