  1. Tuotteet
  2. Automaatiotekniikka - tiedonsiirto
  3. M12 Hybrid

A-koodattu M12-liitin One Cable -ratkaisuihin - Automaatiotekniikka

Sarjat, PDF (290 KB)

binder sarjan 767 M12-hybridiliittimet yhdistävät tehon ja signaalinsiirron yhteen kompaktiseen järjestelmään – todellinen One Cable Solution -ratkaisu. M12-A-liittimet ovat ihanteellinen valinta, kun sekä teho että ohjaussignaalit on siirrettävä luotettavasti. 9-napaisen rakenteensa – joka koostuu 2 teho- ja 7 signaalikoskettimesta – ansiosta ne tarjoavat maksimaalisen joustavuuden erilaisiin sovelluksiin.


Hybridiliittimet M12 A-koodattu


Vankan M12-A-ruuvilukituksen ansiosta, saatavilla joko muovisella tai ruostumattomasta teräksestä valmistetulla kierrekehällä, ne soveltuvat sekä vakiokäyttöön että vaativiin teollisuusympäristöihin. M12-A-koodatut tuotteet erottuvat helpolla asennuksella ja ovat siten ihanteellisia aikaa säästäviin asennuksiin. IP67-, IP68- ja IP69-suojausluokkien ansiosta liittimet ovat hyvin suojattuja ympäristövaikutuksilta ja soveltuvat myös tilapäiseen ulkokäyttöön. M12-A-hybriditoiminto vähentää merkittävästi kaapelointitarvetta ja tarjoaa tilaa säästävän ratkaisun nykyaikaisiin automaatiojärjestelmiin.


Siirry M12-liittimien yleiskatsaukseen

Automaatiotekniikka – tiedonsiirto--Kaapelirasia_767_2_KD_Hybrid_Kunststoff
77 8406 0000 30709-0185
M12 Kaapelirasia, Napojen määrä: 2+7, suihkutettu kaapelille, IP67, PUR, musta, Virta: 2 x 0,75 (AWG 18), Signaalii: 7 x 0,14 (AWG 26), 1,85 m
M12 hybridi, Sarja 767, Automaatiotekniikka – tiedonsiirto
Tiedot

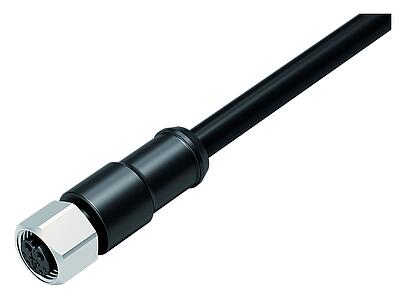

Automaatiotekniikka – tiedonsiirto--Kaapelirasia_767_2_KD_Hybrid_VA
77 8730 0000 30709-0185
M12 Kaapelirasia, Napojen määrä: 2+7, suihkutettu kaapelille, IP67, PUR, musta, Virta: 2 x 0,75 (AWG 18), Signaalii: 7 x 0,14 (AWG 26), 1,85 m
M12 hybridi, Sarja 767, Automaatiotekniikka – tiedonsiirto
Tiedot

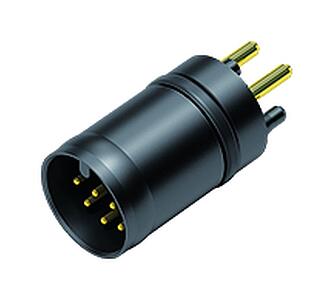

Automaatiotekniikka – tiedonsiirto--Sisäänrakennettu pistoke_767_3_EBS_Hybrid
86 7047 0000 00009
M12 Sisäänrakennettu pistoke, Napojen määrä: 2+7, juotos, IP67 kytketty ja lukittu, Etukiinnitys
M12 hybridi, Sarja 767, Automaatiotekniikka – tiedonsiirto
Tiedot
