Tilauksen numero: 09 0732 601 04

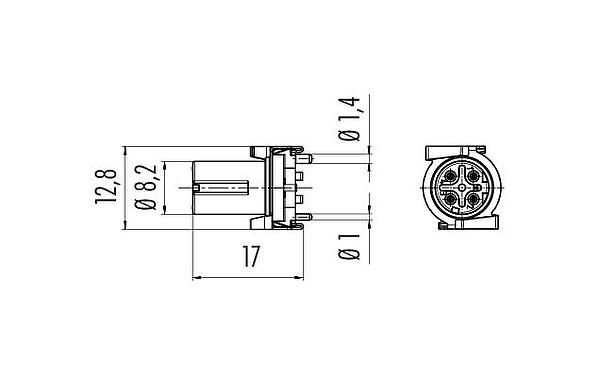

M12 Laippapistorasia, Napojen määrä: 4, suojattavissa, SMT, IP67, SMT varten
M12-D, Sarja 876, Automaatiotekniikka – tiedonsiirto
3D-näkymä(Klikkaa aktivoidaksesi)
General features
mehrweniger| Ordernummer | 09 0732 601 04 |
| Anslutningsdesign | Laippapistorasia |
| Tyyppistandardi | DIN EN 61076-2-101 |
| Versio | Liitin naaras suora |
| Kontaktlåsning | ruuvaus |
| Anslutningstyp | SMT |
| Typ av skydd | IP67 |
| Begränsa temperaturen från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 100 liitäntäsykliä |
| Vikt (gr) | 1.71 |
| Tulltaxenummer | 85369010 |
| Alkuperämaa | DE |
Electrical parameters
mehrweniger| Märkspänning | 250 V |
| Märkd impulsspänning | 2500 V |
| Märkström | 4,0 A |
| Isoleringsmotstånd | > 108 Ω |
| Grad | 3 |
| Siirtonopeus | CAT 5 |
| Gruppen isolerande material | II |
| EMC lämplighet | suojattavissa |
| Suojaliitäntä | Suojalevy |
| Spänning | 250 V DC |
Material
mehrweniger| Materialbostäder | CuZn (messinki, nikkelöity) |
| Material Kontakt kropp | LCP |
| Materialkontakt | CuZn (messinki) |
| Kontaktyta | Au (kulta) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-numero | 89a113b7-6aaf-4bf5-9880-b260b2d22365 |
Iuokittelu
mehrweniger| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
