Tilauksen numero: 86 0236 0002 00404

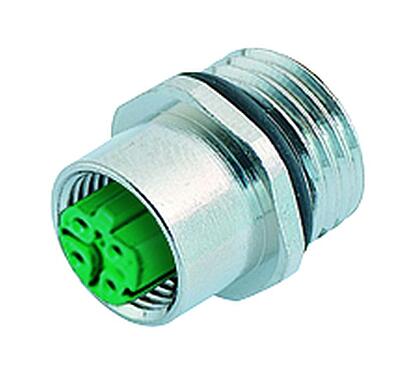

M12 Laippapistorasia, Napojen määrä: 4, juotos, IP67, UL, M16x1,5
M12-D, Sarja 876, Automaatiotekniikka – tiedonsiirto
3D-näkymä(Klikkaa aktivoidaksesi)
General features
mehrweniger| Ordernummer | 86 0236 0002 00404 |
| Anslutningsdesign | Laippapistorasia |
| Tyyppistandardi | DIN EN 61076-2-101 |
| Versio | Liitin naaras suora |
| Kontaktlåsning | ruuvaus |
| Anslutningstyp | juotos |
| Typ av skydd | IP67 |
| Tvärsnitt för anslutning | 0,14 0,25 mm² / AWG 22/AWG 24 |
| Begränsa temperaturen från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 100 liitäntäsykliä |
| Vikt (gr) | 9.37 |
| Tulltaxenummer | 85369010 |
| Alkuperämaa | DE |
Electrical parameters
mehrweniger| Märkspänning | 250 V |
| Märkd impulsspänning | 2500 V |
| Märkström | 2 A (0,14 mm²)/4 A |
| Isoleringsmotstånd | ≤ 3 mΩ |
| Grad | 3 |
| Överspänningskategori | II |
| Gruppen isolerande material | II |
Material
mehrweniger| Materialbostäder | sinkkipainevalu nikkelöity |
| Material Kontakt kropp | PA66 (UL94 V0) |
| Materialkontakt | CuSn (pronssi) |
| Kontaktyta | Au (kulta) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-numero | 87915a0c-ae38-4bd3-a592-1645b9aa024f |
Auktoriserings / godkännanden
mehrweniger| Hyväksynnät | UL |
Iuokittelu
mehrweniger| ETIM 9.0 | EC003569 |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 50 cNm).
