Tilauksen numero: 99 3732 203 04

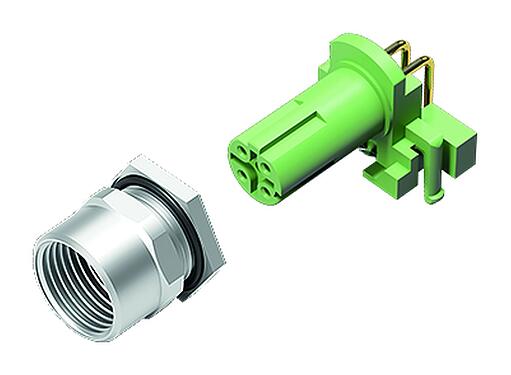

M12 Laippapistorasia, Napojen määrä: 4, suojattavissa, THR, IP67, UL
M12-D, Sarja 876, Automaatiotekniikka – tiedonsiirto
3D-näkymä(Klikkaa aktivoidaksesi)
General features
mehrweniger| Ordernummer | 99 3732 203 04 |
| Anslutningsdesign | Laippapistorasia |
| Tyyppistandardi | DIN EN 61076-2-101 |
| Versio | Liitin naaras kulmassa |
| Kontaktlåsning | ruuvaus |
| Anslutningstyp | THR |
| Typ av skydd | IP67 |
| Begränsa temperaturen från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 100 liitäntäsykliä |
| Vikt (gr) | 10.81 |
| Tulltaxenummer | 85369010 |
| Alkuperämaa | HU |
Electrical parameters
mehrweniger| Märkspänning | 250 V |
| Märkd impulsspänning | 2500 V |
| Märkström | 4,0 A |
| Isoleringsmotstånd | > 1010 Ω |
| Grad | 3 |
| Siirtonopeus | CAT 5 |
| Överspänningskategori | II |
| Gruppen isolerande material | II |
| EMC lämplighet | suojattavissa |
| Suojaliitäntä | Suojalevy |
Material
mehrweniger| Materialbostäder | CuZn (messinki, nikkelöity) |
| Material Kontakt kropp | PA |
| Materialkontakt | CuSn (pronssi) |
| Kontaktyta | Au (kulta) |
| Lukitusmateriaali | CuZn (messinki) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-numero | 3bb2aa14-3a88-4cd9-a77b-b8666a1a5e2d |
Auktoriserings / godkännanden
mehrweniger| Hyväksynnät | UL |
Iuokittelu
mehrweniger| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 50 cNm).
