M12-A
M12 Duo kaapelirasia, Napojen määrä: 5, 2.1-3.0 mm (2 Kaapeli) tai 4-5 mm (2 Kaapeli), suojaamaton, ruuviliitin, IP67, UL 2238

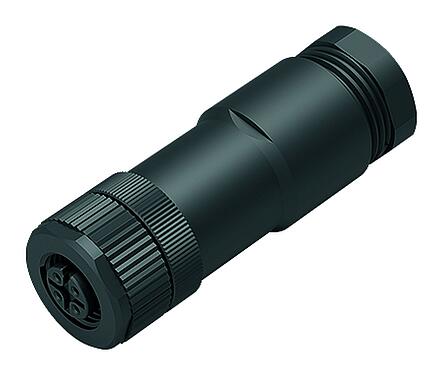

Kuva M12 Duo kaapelirasia, Napojen määrä: 5, 2.1-3.0 mm (2 Kaapeli) tai 4-5 mm (2 Kaapeli), suojaamaton, ruuviliitin, IP67, UL 2238 — Kuva

3D-näkymä M12 Duo kaapelirasia, Napojen määrä: 5, 2.1-3.0 mm (2 Kaapeli) tai 4-5 mm (2 Kaapeli), suojaamaton, ruuviliitin, IP67, UL 2238 — 3D-näkymä

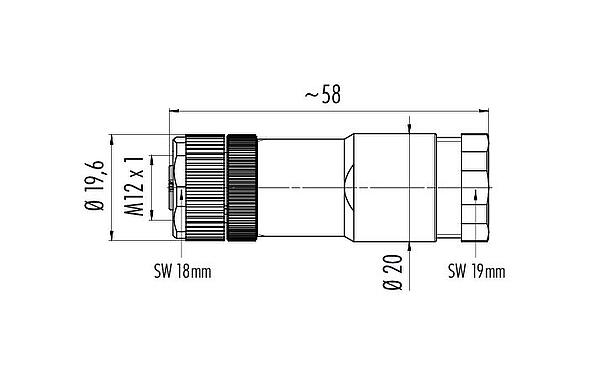

Mittakaavapiirustus M12 Duo kaapelirasia, Napojen määrä: 5, 2.1-3.0 mm (2 Kaapeli) tai 4-5 mm (2 Kaapeli), suojaamaton, ruuviliitin, IP67, UL 2238 — Mittakaavapiirustus

Kokoonpano-ohjeet M12 Duo kaapelirasia, Napojen määrä: 5, 2.1-3.0 mm (2 Kaapeli) tai 4-5 mm (2 Kaapeli), suojaamaton, ruuviliitin, IP67, UL 2238 — Kokoonpano-ohjeet

Koskettimien järjestys (plug in -puoli) M12 Duo kaapelirasia, Napojen määrä: 5, 2.1-3.0 mm (2 Kaapeli) tai 4-5 mm (2 Kaapeli), suojaamaton, ruuviliitin, IP67, UL 2238 — Koskettimien järjestys (plug in -puoli)

Ordernummer	99 0436 142 05
Anslutningsdesign	Duo kaapelirasia
Tyyppistandardi	DIN EN 61076-2-101
Koodaus	A-koodattu
Versio	Duo kaapelin pistoke
Kontaktlåsning	ruuvaus
Anslutningstyp	ruuviliitin
Typ av skydd	IP67
Liitännän poikkileikkaus	max. 0,75 mm² / AWG 18
Kabelpassage	2.1-3.0 mm (2 Kaapeli) tai 4-5 mm (2 Kaapeli)
Begränsa temperaturen från / till	-40 °C / 85 °C
Mekanisk livslängd	> 50 liitäntäsykliä
Vikt (gr)	20.60
Tulltaxenummer	85369010
Alkuperämaa	DE

Märkspänning	60 V (125 V UL)
Märkd impulsspänning	1500 V
Märkström	4,0 A
Isoleringsmotstånd	> 10⁸ Ω
Grad	3
Överspänningskategori	II
Gruppen isolerande material	III
EMC lämplighet	suojaamaton

Materialbostäder	PA
Material Kontakt kropp	PA
Materialkontakt	CuZn (messinki)
Kontaktyta	CuSnZn (Optalloy)
Lukitusmateriaali	PA
REACH SVHC	CAS 7439-92-1 (Lead)
PFAS-yhdisteiden esiintyminen	859424d1-9b86-4bda-97d4-651c283aec7e

Hyväksynnät	UL 2238

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Pienjännitedirektiivit	2014/35/EU (EN 60529:1991 \| 2014/35/EU;EN 60204-1:2018)

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
