Tilauksen numero: 77 3505 0000 50704-0500

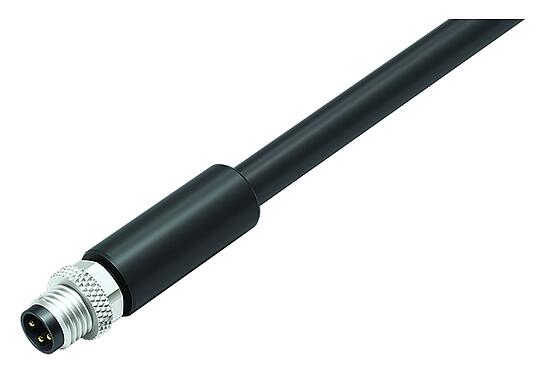

M8 Kaapelipistoke, Napojen määrä: 4, suojattu, suihkutettu kaapelille, IP67, PUR, musta, 4 x 0,34 mm², 5 m
M8, Sarja 718, Automaatiotekniikka – sensoriikka ja toimilaitetekniikka
3D-näkymä(Klikkaa aktivoidaksesi)
Yleiset ominaisuudet
mehrweniger| Ordernummer | 77 3505 0000 50704-0500 |
| Anslutningsdesign | Kaapelipistoke |
| Tyyppistandardi | DIN EN 61076-2-104 |
| Kaapelin pituus | 5 m (Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä) |
| Versio | Liitin uros suora |
| Kontaktlåsning | ruuvaus |
| Anslutningstyp | suihkutettu kaapelille |
| Typ av skydd | IP67 |
| Liitännän poikkileikkaus | 0,34 mm² / AWG 22 |
| Begränsa temperaturen från / till | -25 °C / 85 °C |
| Mekanisk livslängd | > 100 liitäntäsykliä |
| Vikt (gr) | 256.35 |
| Tulltaxenummer | 85444290 |
| Alkuperämaa | DE |
Sähköiset ominaisuudet
mehrweniger| Märkspänning | 50 V (AC) / 60 V (DC) |
| Märkd impulsspänning | 1500 V |
| Märkström | 4,0 A |
| Isoleringsmotstånd | > 108 Ω |
| Grad | 3 |
| Gruppen isolerande material | II |
| EMC lämplighet | suojattu |
| Suojaliitäntä | Suojus suojaholkissa |
| Spänning | 1000 V DC |
Materiaalit
mehrweniger| Material Kontakt kropp | PUR |
| Materialkontakt | CuZn (messinki) / CuSn (pronssi) |
| Kontaktyta | Au (kulta) |
| Lukitusmateriaali | CuZn (messinki) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS-yhdisteiden esiintyminen | ad2fdf26-6c35-494f-ba7c-bc77166264e8 |
Luokitukset
mehrweniger| ETIM 9.0 | EC002638 |
Kaapelitiedot
mehrweniger| Kaapelin rakenne | |
| Kaapelin halkaisija | 4,7 mm |
| Poikkileikkaus | 4 x 0,34 mm² |
| Pälsmaterial | PUR |
| Isoleringssträng | PP9Y halogeeni vapaa |
| Tråduppbyggnad | 42 x 0,10 mm |
| Kabelfärg | musta |
| Sähköiset ominaisuudet | |
| Ledarmotstånd | 60 Ω/Km (20°C) |
| Mekaaniset ominaisuudet | |
| Böjradiekabel fast | ≥ 5 x Ø |
| Böjd radiekabel flyttas | ≥ 10 x Ø |
| Böjningscykler | > 2 miljoonaa |
| Tillåten acceleration | 5 m/s² |
| Resa horisontellt | 5 m |
| Resa vertikalt | 5 m |
| Reshastighet | 200 m/min |
| Lämpöominaisuudet | |
| Temperaturområdeskabeln flyttas från / till | -30 °C / 90 °C |
| Temperaturområdeskabel fast från / till | -50 °C / 90 °C |
| Muut ominaisuudet | |
| Halogeeniton | kyllä |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 40 cNm).
