  4. M8 Kaapelirasia, Napojen määrä: 3, suojattu, suihkutettu kaapelille, IP67, PUR, musta, 3 x 0,34 mm², 5 m
Tilauksen numero: 77 3506 0000 50003-0500

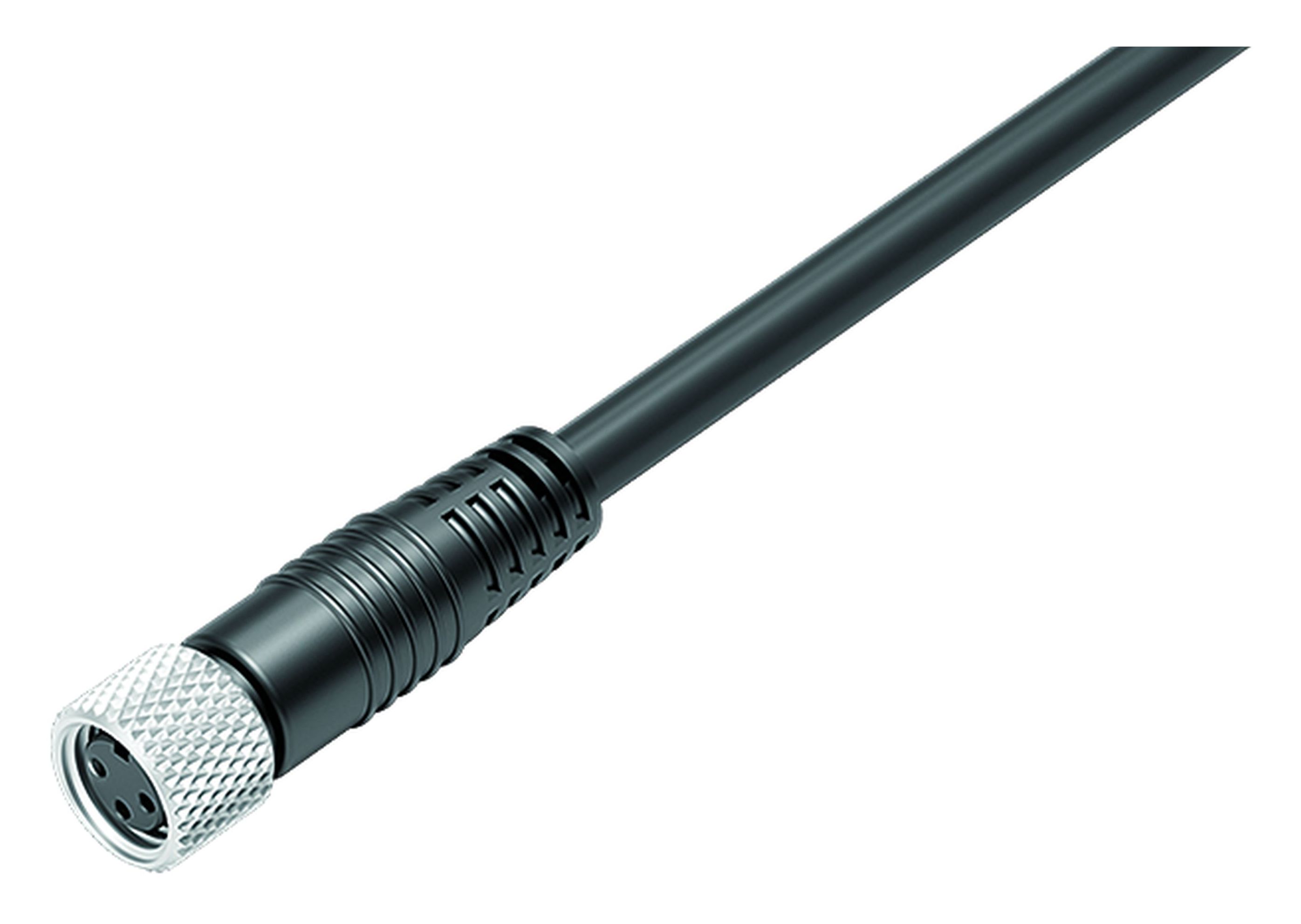

M8 Kaapelirasia, Napojen määrä: 3, suojattu, suihkutettu kaapelille, IP67, PUR, musta, 3 x 0,34 mm², 5 m

M8, Sarja 718, Automaatiotekniikka – sensoriikka ja toimilaitetekniikka

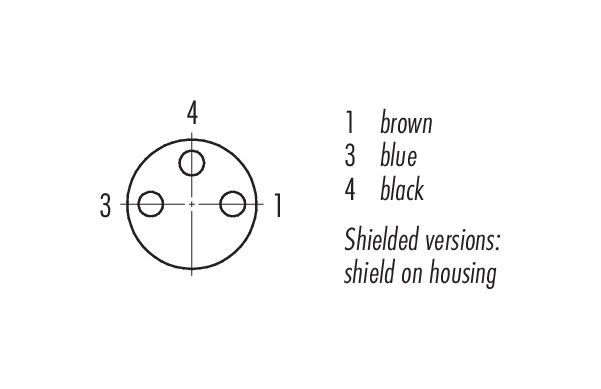

Mahdollinen koskettimien määrä
(Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä)
Vertailu
Lataukset
General features
mehrweniger
Ordernummer 77 3506 0000 50003-0500
Alternativt ordernummer: 79 3506 55 03
Observera
Huomaa, että vanhojen tilausnumeroiden vaihtuminen uusiin voi aiheuttaa poikkeavuuksia teknisissä erittelyissä. Kysy tarkempia tietoja tuotteesta kohdassa "Yhteys asiakaspalveluun" tämän verkkosivun oikeassa reunassa.
mehr
Anslutningsdesign Kaapelirasia
Tyyppistandardi DIN EN 61076-2-104
Kaapelin pituus 5 m (Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä)
Versio Liitin naaras suora
Kontaktlåsning ruuvaus
Anslutningstyp suihkutettu kaapelille
Typ av skydd IP67
Tvärsnitt för anslutning 0,34 mm² / AWG 22
Begränsa temperaturen från / till -25 °C / 85 °C
Mekanisk livslängd > 100 liitäntäsykliä
Vikt (gr) 70.00
Tulltaxenummer 85444290
Alkuperämaa DE
Märkspänning 60 V
Märkd impulsspänning 1500 V
Märkström 4,0 A
Grad 3
Överspänningskategori III
Gruppen isolerande material II
EMC lämplighet suojattu
Suojaliitäntä Suojus kierteitetyllä renkaalla
Materialbostäder PUR
Material Kontakt kropp PUR
Materialkontakt CuZn (messinki)
Kontaktyta Au (kulta)
Lukitusmateriaali CuZn (messinki)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-numero ed6a9ebc-de03-472a-9534-981af4fa530c
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Lågspänningsdirektiv 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
RoHS-direktivet 2011/65/EU (EN 50581:2012)
Cable data
mehrweniger
Kaapelin rakenne
Kabeldiameter 4,6 mm
Poikkileikkaus 3 x 0,34 mm²
Pälsmaterial PUR
Isoleringssträng PP9Y halogeeni vapaa
Tråduppbyggnad 42 x 0,10 mm
Kabelfärg musta
Sähköiset ominaisuudet
Ledarmotstånd 60 Ω/Km (20°C)
Mekaaniset ominaisuudet
Böjradiekabel fast ≥ 5 x Ø
Böjd radiekabel flyttas ≥ 10 x Ø
Böjningscykler > 2 miljoonaa
Tillåten acceleration 5 m/s² + 1 m/s²
Resa horisontellt 5 m/s² -> 5 m
Resa vertikalt 5 m/s² -> 2 m
Reshastighet ≤ 200 m/min (5 m vaakaetäisyys)
Lämpöominaisuudet
Temperaturområdeskabeln flyttas från / till -25 °C / 90 °C
Temperaturområdeskabel fast från / till -50 °C / 90 °C
Muut ominaisuudet
Halogeeniton kyllä
Turvallisuushuomautukset
  1. Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
  2. Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
  3. Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 50 cNm).
