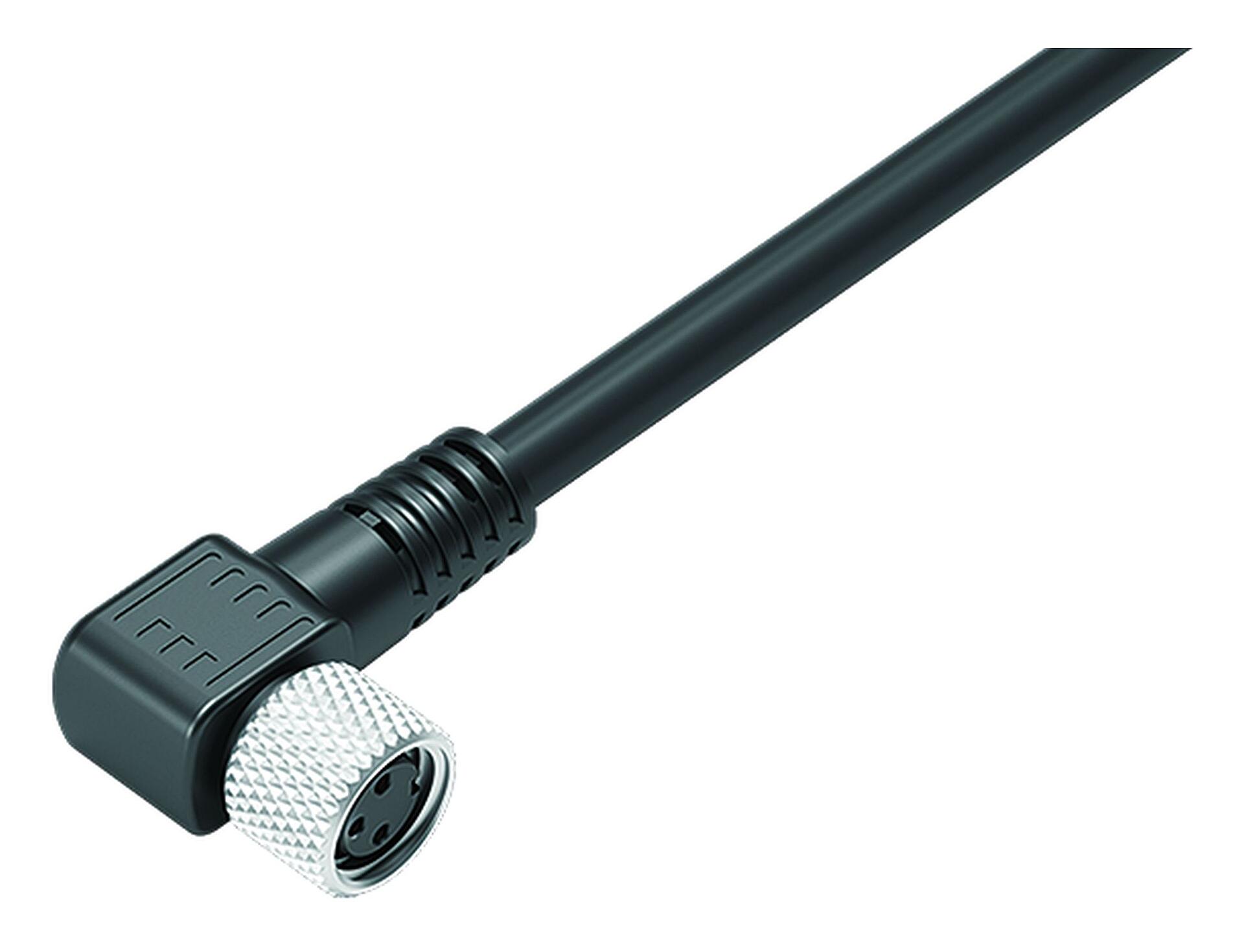

  4. M8 Kulmarasia, Napojen määrä: 4, suojattu, suihkutettu kaapelille, IP67, PUR, musta, 4 x 0,34 mm², 5 m
Tilauksen numero: 77 3508 0000 50004-0500

M8 Kulmarasia, Napojen määrä: 4, suojattu, suihkutettu kaapelille, IP67, PUR, musta, 4 x 0,34 mm², 5 m

M8, Sarja 718, Automaatiotekniikka – sensoriikka ja toimilaitetekniikka
Mahdollinen koskettimien määrä
(Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä)
Vertailu
Lataukset
General features
mehrweniger
Ordernummer 77 3508 0000 50004-0500
Anslutningsdesign Kulmarasia
Tyyppistandardi DIN EN 61076-2-104
Kaapelin pituus 5 m (Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä)
Versio Liitin naaras kulmassa
Kontaktlåsning ruuvaus
Anslutningstyp suihkutettu kaapelille
Typ av skydd IP67
Tvärsnitt för anslutning 0,34 mm² / AWG 22
Begränsa temperaturen från / till -25 °C / 85 °C
Mekanisk livslängd > 100 liitäntäsykliä
Vikt (gr) 78.00
Tulltaxenummer 85444290
Alkuperämaa DE
Märkspänning 60 V
Märkd impulsspänning 1500 V
Märkström 4,0 A
Grad 3
Överspänningskategori III
Gruppen isolerande material II
EMC lämplighet suojattu
Suojaliitäntä Suojus kierteitetyllä renkaalla
Materialbostäder PUR
Material Kontakt kropp PUR
Materialkontakt CuZn (messinki)
Kontaktyta Au (kulta)
Lukitusmateriaali CuZn (messinki)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-numero 097f0baa-4d78-45e1-9db9-048d1ed19521
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Lågspänningsdirektiv 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
RoHS-direktivet 2011/65/EU (EN 50581:2012)
Cable data
mehrweniger
Kaapelin rakenne
Kabeldiameter 4,7 mm
Poikkileikkaus 4 x 0,34 mm²
Pälsmaterial PUR
Isoleringssträng PP9Y halogeeni vapaa
Tråduppbyggnad 42 x 0,10 mm
Kabelfärg musta
Sähköiset ominaisuudet
Ledarmotstånd 60 Ω/Km (20°C)
Mekaaniset ominaisuudet
Böjradiekabel fast ≥ 5 x Ø
Böjd radiekabel flyttas ≥ 10 x Ø
Böjningscykler > 2 miljoonaa
Tillåten acceleration 5 m/s² + 1 m/s²
Resa horisontellt 5 m/s² -> 5 m
Resa vertikalt 5 m/s² -> 2 m
Reshastighet ≤ 200 m/min (5 m vaakaetäisyys)
Lämpöominaisuudet
Temperaturområdeskabeln flyttas från / till -30 °C / 90 °C
Temperaturområdeskabel fast från / till -50 °C / 90 °C
Muut ominaisuudet
Halogeeniton kyllä
Turvallisuushuomautukset
  1. Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
  2. Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
  3. Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 50 cNm).
