  4. M8 Kaapelirasia, Napojen määrä: 8, suojaamaton, suihkutettu kaapelille, IP67/IP69K, UL, PUR, musta, 8 x 0,25 mm², Ruostumaton teräs, 2 m
Tilauksen numero: 77 3706 0000 50008-0200

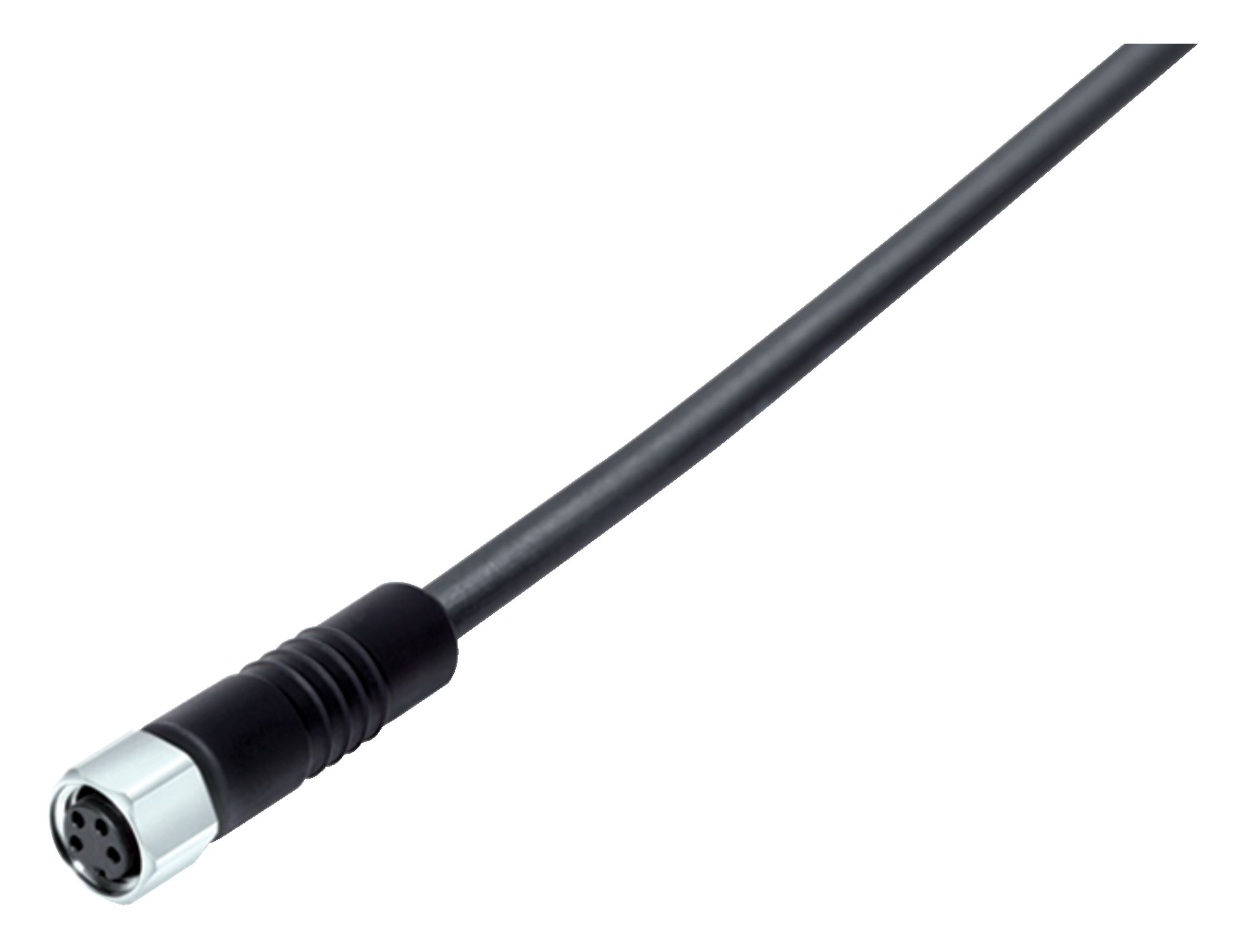

M8 Kaapelirasia, Napojen määrä: 8, suojaamaton, suihkutettu kaapelille, IP67/IP69K, UL, PUR, musta, 8 x 0,25 mm², Ruostumaton teräs, 2 m

M8, Sarja 718, Automaatiotekniikka – sensoriikka ja toimilaitetekniikka
Mahdollinen koskettimien määrä
(Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä)
Vertailu
Lataukset
General features
mehrweniger
Ordernummer 77 3706 0000 50008-0200
Anslutningsdesign Kaapelirasia
Tyyppistandardi DIN EN 61076-2-104
Kaapelin pituus 2 m (Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä)
Versio Liitin naaras suora
Kontaktlåsning ruuvaus
Anslutningstyp suihkutettu kaapelille
Typ av skydd IP67/IP69K
Tvärsnitt för anslutning 0,25 mm² / AWG 24
Begränsa temperaturen från / till -25 °C / 85 °C
Mekanisk livslängd > 100 liitäntäsykliä
Zusätzliche Informationen Ruostumaton teräs
Vikt (gr) 238.00
Tulltaxenummer 85444290
Alkuperämaa DE
Märkspänning 30 V
Märkd impulsspänning 800 V
Märkström 1,5 A
Grad 3
Överspänningskategori II
Gruppen isolerande material II
EMC lämplighet suojaamaton
Materialbostäder PUR
Material Kontakt kropp PUR
Materialkontakt CuSn (pronssi)
Kontaktyta Au (kulta)
Lukitusmateriaali Ruostumaton teräs
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-numero ff9f61be-9ca6-4b05-b137-65a19a1fd177
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
RoHS-direktivet 2011/65/EU (EN 50581:2012)
Cable data
mehrweniger
Kaapelin rakenne
Kabeldiameter 6,0 mm
Poikkileikkaus 8 x 0,25 mm²
Pälsmaterial PUR
Isoleringssträng PP9Y halogeeni vapaa
Tråduppbyggnad 32 x 0,10 mm
Kabelfärg musta
Mekaaniset ominaisuudet
Böjradiekabel fast ≥ 5 x Ø
Böjd radiekabel flyttas ≥ 10 x Ø
Böjningscykler > 2 miljoonaa
Tillåten acceleration 5 m/s²
Resa horisontellt 5 m/s² -> 5 m
Resa vertikalt 5 m/s² -> 2 m
Reshastighet ≤ 200 m/min (5 m vaakaetäisyys)
Lämpöominaisuudet
Temperaturområdeskabeln flyttas från / till -25 °C / 80 °C
Temperaturområdeskabel fast från / till -50 °C / 80 °C
Muut ominaisuudet
Halogeeniton kyllä
Turvallisuushuomautukset
  1. Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
  2. Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
  3. Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 50 cNm).
