M16 Laippapistorasia, Napojen määrä: 8 (08-a), suojattavissa, THT, IP40, ruuvattavissa edestä

Kuva 09 0474 290 08 - M16 Laippapistorasia, Napojen määrä: 8 (08-a), suojattavissa, THT, IP40, ruuvattavissa edestä — Kuva

3D-näkymä 09 0474 290 08 - M16 Laippapistorasia, Napojen määrä: 8 (08-a), suojattavissa, THT, IP40, ruuvattavissa edestä — 3D-näkymä

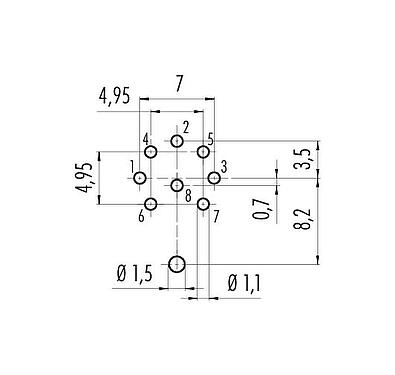

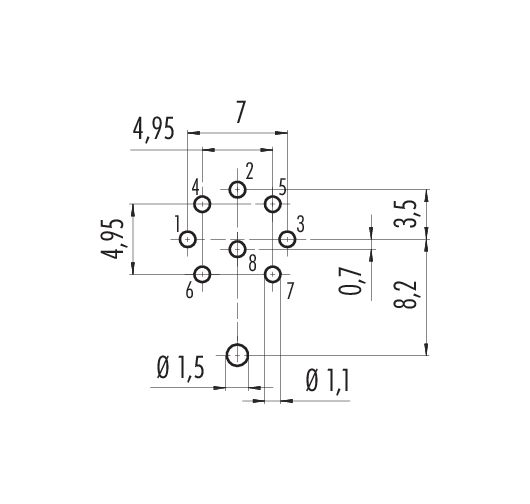

Johtimen malli 09 0474 290 08 - M16 Laippapistorasia, Napojen määrä: 8 (08-a), suojattavissa, THT, IP40, ruuvattavissa edestä — Johtimen malli

Komponentin osapiirustus 09 0474 290 08 - M16 Laippapistorasia, Napojen määrä: 8 (08-a), suojattavissa, THT, IP40, ruuvattavissa edestä — Komponentin osapiirustus

Mittakaavapiirustus 09 0474 290 08 - M16 Laippapistorasia, Napojen määrä: 8 (08-a), suojattavissa, THT, IP40, ruuvattavissa edestä — Mittakaavapiirustus

Kokoonpano-ohjeet / asennusaukko 09 0474 290 08 - M16 Laippapistorasia, Napojen määrä: 8 (08-a), suojattavissa, THT, IP40, ruuvattavissa edestä — Kokoonpano-ohjeet / asennusaukko

Koskettimien järjestys (plug in -puoli) 09 0474 290 08 - M16 Laippapistorasia, Napojen määrä: 8 (08-a), suojattavissa, THT, IP40, ruuvattavissa edestä — Koskettimien järjestys (plug in -puoli)

Ordernummer	09 0474 290 08
Anslutningsdesign	Laippapistorasia
Tyyppistandardi	DIN EN 61076-2-106
Versio	Liitin naaras suora
Kontaktlåsning	ruuvaus
Anslutningstyp	THT
Typ av skydd	IP40
Begränsa temperaturen från / till	-40 °C / 85 °C
Mekanisk livslängd	> 500 liitäntäsykliä
Vikt (gr)	9.42
Tulltaxenummer	85369010
Alkuperämaa	DE

Märkspänning	60 V
Märkd impulsspänning	500 V
Märkström	5,0 A
Isoleringsmotstånd	≥ 10¹⁰ Ω
Grad	1
Överspänningskategori	I
Gruppen isolerande material	III
EMC lämplighet	suojattavissa
Suojaliitäntä	Suojatappi

Materialbostäder	sinkkipainevalu nikkelöity
Material Kontakt kropp	PBT (UL94 V-0)
Materialkontakt	CuSn (pronssi)
Kontaktyta	Ag (hopea)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-numero	e41f3a99-37ed-4905-bd60-dc56610d2560

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Ilmoita virheestä sivustolla

Turvallisuushuomautukset

Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
