Tilauksen numero: 99 2026 702 07

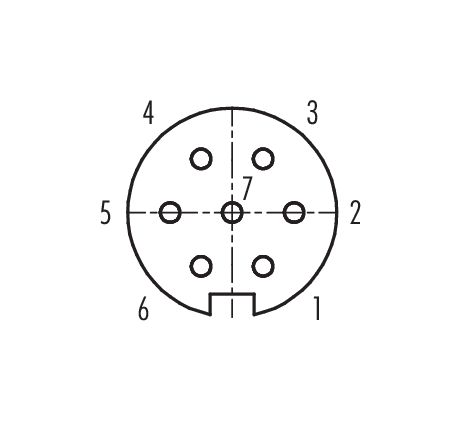

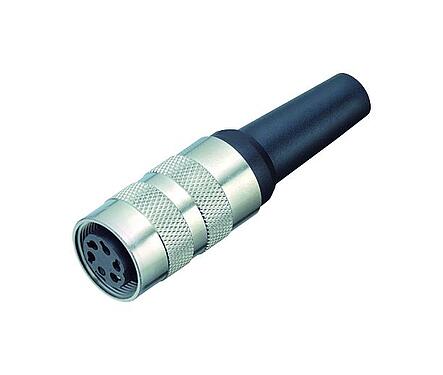

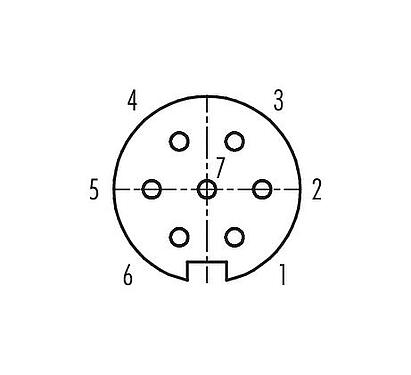

M16 Kaapelirasia, Napojen määrä: 7 (07-a), 6,0-8,0 mm, suojattavissa, puristusliittäminen (puristusliitoskoskettimet on tilattava erikseen), IP40
M16 IP40, Sarja 581, Miniature-liittimet
3D-näkymä(Klikkaa aktivoidaksesi)
Yleiset ominaisuudet
mehrweniger| Ordernummer | 99 2026 702 07 |
| Anslutningsdesign | Kaapelirasia |
| Tyyppistandardi | DIN EN 61076-2-106 |
| Versio | Liitin naaras suora |
| Kontaktlåsning | ruuvaus |
| Anslutningstyp | puristusliittäminen (puristusliitoskoskettimet on tilattava erikseen) |
| Typ av skydd | IP40 |
| Liitännän poikkileikkaus | klikkaa tästä saadaksesi lisätietoja |

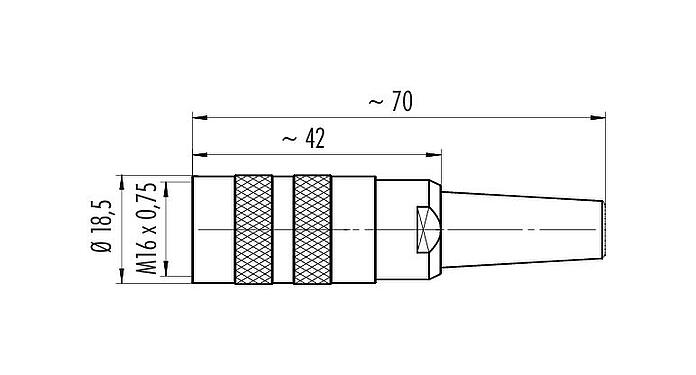

| Kabelpassage | 6,0-8,0 mm |
| Begränsa temperaturen från / till | -40 °C / 100 °C |
| Mekanisk livslängd | > 500 liitäntäsykliä |
| Vikt (gr) | 29.96 |
| Tulltaxenummer | 85369010 |
| Alkuperämaa | DE |
Sähköiset ominaisuudet
mehrweniger| Märkspänning | 125 V |
| Märkd impulsspänning | 800 V |
| Märkström | 5,0 A |
| Isoleringsmotstånd | ≥ 1010 Ω |
| Grad | 1 |
| Överspänningskategori | I |
| Gruppen isolerande material | III |
| EMC lämplighet | suojattavissa |
| Suojaliitäntä | Kaapelipuristin |
Materiaalit
mehrweniger| Material Kontakt kropp | PBT (UL94 V-0) |
| Materialkontakt | riippuen puristuskoskettimesta (lisävaruste) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS-yhdisteiden esiintyminen | 12fc7223-1c6b-45f7-b5d9-fb8e4ac74b48 |
| PFAS present | kyllä |
Luokitukset
mehrweniger| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
CE-vaatimustenmukaisuusvakuutus
mehrweniger| Pienjännitedirektiivit | 2014/35/EU (EN 60529:1991 | 2014/35/EU;EN 60204-1:2018) |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
- Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
