  4. M16 Laippapistorasia, Napojen määrä: 5 (05-a), suojaamaton, punokset, IP67, UL
Tilauksen numero: 09 0116 320 05

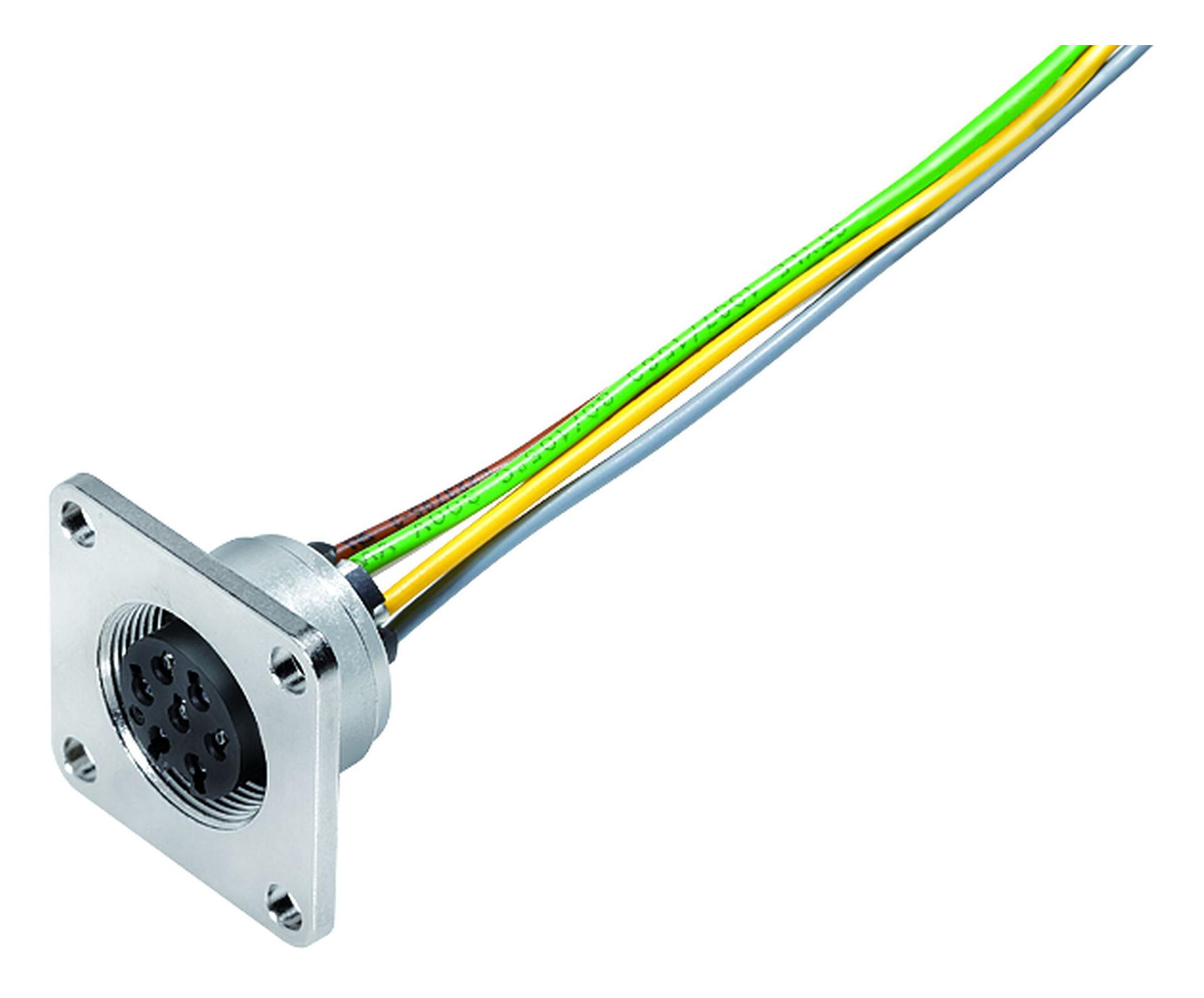

M16 Laippapistorasia, Napojen määrä: 5 (05-a), suojaamaton, punokset, IP67, UL

M16 IP67, Sarja 723, Miniature-liittimet
Vertailu
Lataukset
Yleiset ominaisuudet
mehrweniger
Ordernummer 09 0116 320 05
Anslutningsdesign Laippapistorasia
Tyyppistandardi DIN EN 61076-2-106
Versio Liitin naaras suora
Kontaktlåsning ruuvaus
Anslutningstyp punokset
Typ av skydd IP67
Tvärsnitt för anslutning AWG 22
Begränsa temperaturen från / till -30 °C / 85 °C
Mekanisk livslängd > 500 liitäntäsykliä
Vikt (gr) 16.17
Tulltaxenummer 85369010
Alkuperämaa DE
Märkspänning 300 V
Märkd impulsspänning 1500 V
Märkström 5,0 A
Isoleringsmotstånd ≥ 1010 Ω
Grad 1
Överspänningskategori I
Gruppen isolerande material II
EMC lämplighet suojaamaton
Materialbostäder sinkkipainevalu nikkelöity
Material Kontakt kropp PBT (UL94 V-0)
Materialkontakt CuSn (pronssi)
Kontaktyta Ag (hopea)
REACH SVHC None (No pollutants)
SCIP-numero SCIP-number not available
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Turvallisuushuomautukset
  1. Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
  2. Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
  3. Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
  4. Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
  5. Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
  6. Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 60 cNm).
