Tilauksen numero: 09 0131 65 12

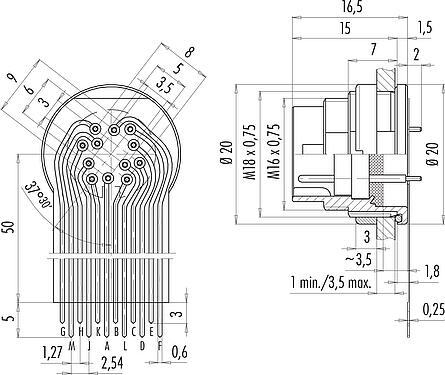

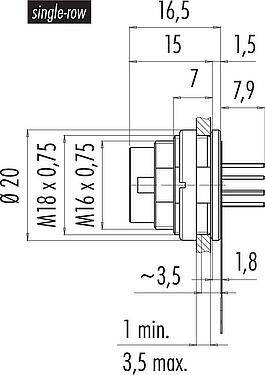

M16 Laippapistoke, Napojen määrä: 12 (12-a), suojaamaton, THT, IP67, ruuvattavissa edestä
M16 IP67, Sarja 723, Miniature-liittimet
3D-näkymä(Klikkaa aktivoidaksesi)
General features
mehrweniger| Ordernummer | 09 0131 65 12 |
| Anslutningsdesign | Laippapistoke |
| Tyyppistandardi | DIN EN 61076-2-106 |
| Versio | Liitin uros suora |
| Kontaktlåsning | ruuvaus |
| Anslutningstyp | THT |
| Typ av skydd | IP67 |
| Begränsa temperaturen från / till | -40 °C / 95 °C |
| Mekanisk livslängd | > 500 liitäntäsykliä |
| Vikt (gr) | 15.84 |
| Tulltaxenummer | 85369010 |
| Alkuperämaa | DE |
Electrical parameters
mehrweniger| Märkspänning | 60 V |
| Märkd impulsspänning | 500 V |
| Märkström | 3,0 A |
| Isoleringsmotstånd | ≥ 1010 Ω |
| Grad | 1 |
| Överspänningskategori | I |
| Gruppen isolerande material | III |
| EMC lämplighet | suojaamaton |
Material
mehrweniger| Materialbostäder | sinkkipainevalu nikkelöity |
| Material Kontakt kropp | PBT (UL94 V-0) |
| Materialkontakt | CuZn (messinki) |
| Kontaktyta | Au (kulta) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-numero | 2a64daa3-6f8f-447e-9e3d-39fb159d8aaa |
Iuokittelu
mehrweniger| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Liitin ei sovellu verkkojännitteisiin. Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 50 cNm).
