Tilauksen numero: 79 1421 72 07

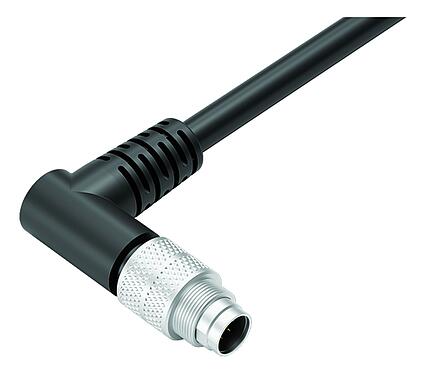

M9 Kulmapistoke, Napojen määrä: 7, suojattu, suihkutettu kaapelille, IP67, PUR, musta, 8 x 0,14 mm², 2 m
M9 IP67, Sarja 702, Subminiature-liittimet
General features
mehrwenigerOrdernummer | 79 1421 72 07 |
Anslutningsdesign | Kulmapistoke |
Kaapelin pituus | 2 m (Vakiona 2 m ja 5 m. Muita pituuksia on saatavana pyynnöstä) |
Versio | Liitin uros kulmassa |
Kontaktlåsning | ruuvaus |
Anslutningstyp | suihkutettu kaapelille |
Typ av skydd | IP67 |
Tvärsnitt för anslutning | 0,14 mm² / AWG 26 |
Begränsa temperaturen från / till | -25 °C / 70 °C |
Mekanisk livslängd | > 500 liitäntäsykliä |
Vikt (gr) | 93.50 |
Tulltaxenummer | 85369010 |
Alkuperämaa | HU |
Electrical parameters
mehrwenigerMärkspänning | 125 V |
Märkd impulsspänning | 1500 V |
Märkström | 1,0 A |
Isoleringsmotstånd | ≥ 1010 Ω |
Grad | 1 |
Överspänningskategori | II |
Gruppen isolerande material | III |
EMC lämplighet | suojattu |
Suojaliitäntä | Suojus kierteitetyllä renkaalla |
Material
mehrwenigerMaterialbostäder | PUR |
Material Kontakt kropp | PBT (UL94 V-0) |
Materialkontakt | CuZn (messinki) |
Kontaktyta | Au (kulta) |
Lukitusmateriaali | CuZn (messinki) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP-numero | 6193f017-4621-475e-a20d-0945d4c07116 |
Iuokittelu
mehrwenigereCl@ss 11.1 | 27-06-03-11 |
ETIM 9.0 | EC002638 |
CE-försäkran om överensstämmelse
mehrwenigerLågspänningsdirektiv | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
RoHS-direktivet | 2011/65/EU (EN 50581:2012) |
Cable data
mehrwenigerKaapelin rakenne | |
Kabeldiameter | 5,4 mm |
Poikkileikkaus | 8 x 0,14 mm² |
Pälsmaterial | PUR |
Isoleringssträng | PVC |
Tråduppbyggnad | 18 x 0,10 mm |
Kabelfärg | musta |
Sähköiset ominaisuudet | |
Ledarmotstånd | 148 Ω/Km (20°C) |
Mekaaniset ominaisuudet | |
Böjradiekabel fast | min. 7,5 x Ø |
Böjd radiekabel flyttas | min. 15 x Ø |
Böjningscykler | > 1 miljoonaa |
Tillåten acceleration | max. 3 m/s² |
Resa horisontellt | max. 5 m |
Resa vertikalt | max. 2 m |
Lämpöominaisuudet | |
Temperaturområdeskabeln flyttas från / till | -5 °C / 80 °C |
Temperaturområdeskabel fast från / till | -25 °C / 80 °C |
Muut ominaisuudet | |
Halogeeniton | ei |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Kaapeliliittimen lukitsemiseksi laiteliittimellä kierteitetty rengas kiristetään "käsin tiukasti" (noin 50 cNm).
