Tilauksen numero: 99 0406 75 03

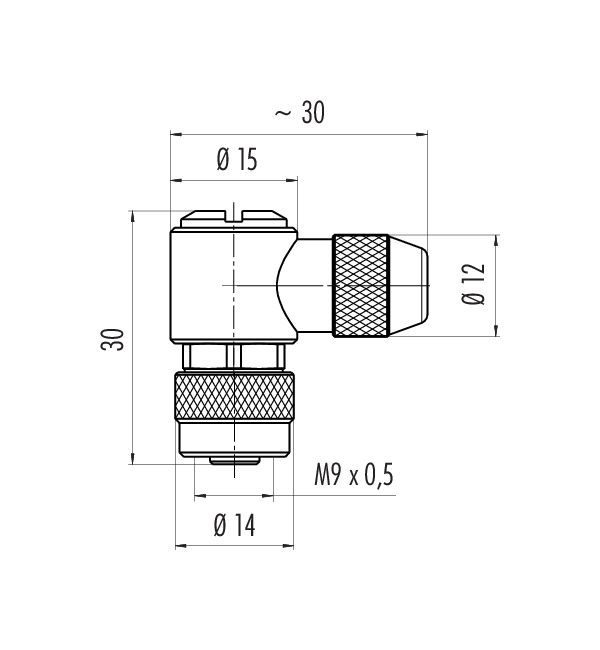

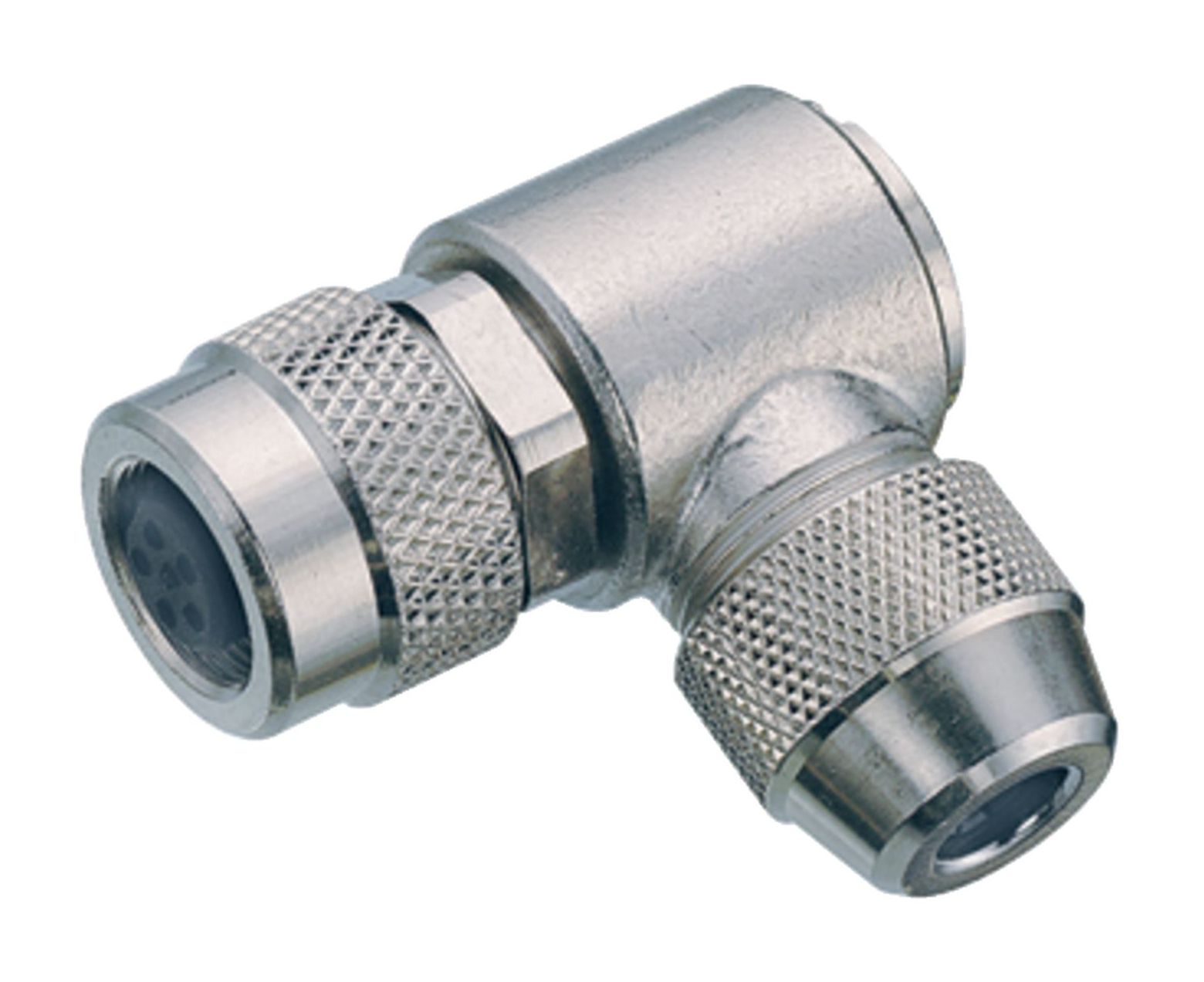

M9 Kulmarasia, Napojen määrä: 3, 3,5-5,0 mm, suojattavissa, juotos, IP67
M9 IP67, Sarja 712, Subminiature-liittimet
3D-näkymä(Klikkaa aktivoidaksesi)
Yleiset ominaisuudet
mehrweniger| Ordernummer | 99 0406 75 03 |
| Anslutningsdesign | Kulmarasia |
| Versio | Liitin naaras kulmassa |
| Kontaktlåsning | ruuvaus |
| Anslutningstyp | juotos |
| Typ av skydd | IP67 |
| Liitännän poikkileikkaus | max. 0,25 mm² / AWG 24 |
| Kabelpassage | 3,5-5,0 mm |
| Pyörimismahdollisuus | 180° (2 koodausvaihtoehtoa) |
| Begränsa temperaturen från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 500 liitäntäsykliä |
| Vikt (gr) | 26.45 |
| Tulltaxenummer | 85369010 |
| Alkuperämaa | DE |
Sähköiset ominaisuudet
mehrweniger| Märkspänning | 125 V |
| Märkd impulsspänning | 1500 V |
| Märkström | 4,0 A |
| Isoleringsmotstånd | ≥ 1010 Ω |
| Grad | 1 |
| Överspänningskategori | II |
| Gruppen isolerande material | III |
| EMC lämplighet | suojattavissa |
| Suojaliitäntä | Suojarengas |
Materiaalit
mehrweniger| Material Kontakt kropp | PA (UL94 V-0) |
| Materialkontakt | CuSn (pronssi) |
| Kontaktyta | Au (kulta) |
| Lukitusmateriaali | CuZn (messinki) |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| PFAS-yhdisteiden esiintyminen | 16bbaa36-75ac-4080-a471-48c688d8f84d |
| PFAS present | kyllä |
Luokitukset
mehrweniger| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
CE-vaatimustenmukaisuusvakuutus
mehrweniger| Pienjännitedirektiivit | 2014/35/EU (EN 60529:1991 | 2014/35/EU;EN 60204-1:2018) |
Turvallisuushuomautukset
- Liittimiä ei saa asentaa tai irrottaa kuormituksen alaisena. Laitteiden noudattamatta jättäminen ja virheellinen käyttö voi johtaa henkilövahinkoihin.
- Liittimet on kehitetty käyttökohteisiin tehdas-, ohjaus- ja sähkölaitteiden rakentamisessa. Käyttäjän vastuulla on tarkistaa, voidaanko liittimiä käyttää myös muilla sovellusalueilla.
- Liittimen tahattoman avaamisen estämiseksi kotelon ja liitinpään välinen lanka on kiinnitettävä sopivalla syanoakrylaattiliimalla, kun sitä käytetään piireissä, joiden jännite on vaarallinen koskettaa. Tämä ei koske liittimiä, joita käytetään SELV- ja PELV-piireissä standardin IEC 61140 (EN 61140, VDE 0140-1) mukaisesti.
- Pistokeliittimet, joita käytetään piireissä, joissa on vaarallinen kosketusjännite, saa asentaa ja käyttää vain sähkötekniikan koulutuksen saaneet henkilöt tai heidän valvonnassaan ottaen huomioon sovellettavat määräykset ja standardit.
- Käyttäjän on toteutettava asianmukaiset turvatoimenpiteet, jotta liitintä ei voida vahingossa irrottaa.
- Liittimet, joiden suojausluokka on IP67 ja IP68, eivät sovellu käytettäväksi veden alla. Ulkona käytettäessä liittimet on suojattava erikseen korroosiolta. Lisätietoja IP-suojausluokista on teknisten tietojen latauskeskuksessa.
- Huomaa saasteaste ja ylijännitekategoria. Lisätietoja on teknisten tietojen latauskeskuksessa.
