Connecteur mâle, Contacts: 5, blindé, surmoulé sur le câble, IP67, PUR, noir, 5 x 0,25 mm², 5 m

Illustration 79 1413 15 05 - Connecteur mâle, Contacts: 5, blindé, surmoulé sur le câble, IP67, PUR, noir, 5 x 0,25 mm², 5 m — Illustration

Vue 3D 79 1413 15 05 - Connecteur mâle, Contacts: 5, blindé, surmoulé sur le câble, IP67, PUR, noir, 5 x 0,25 mm², 5 m — Vue 3D

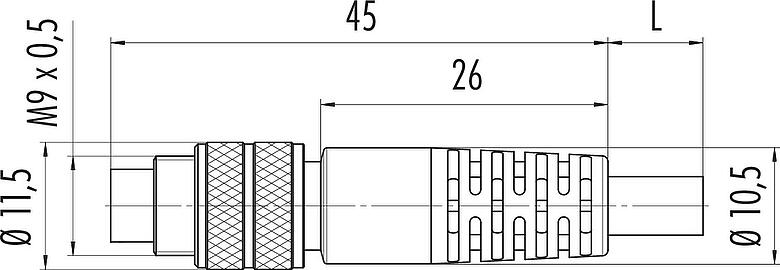

Dessin coté 79 1413 15 05 - Connecteur mâle, Contacts: 5, blindé, surmoulé sur le câble, IP67, PUR, noir, 5 x 0,25 mm², 5 m — Dessin coté

Disposition des contacts (Côté plug-in) 79 1413 15 05 - Connecteur mâle, Contacts: 5, blindé, surmoulé sur le câble, IP67, PUR, noir, 5 x 0,25 mm², 5 m — Disposition des contacts (Côté plug-in)

Référence	79 1413 15 05
Design du connecteur	Connecteur mâle
Longueur du câble	5 m
Version	Connecteur mâle droite
Verrouillage du connecteur	visser
Connexion	surmoulé sur le câble
Indice de protection	IP67
Aire de section transversale	0,25 mm² / AWG 24
Plage de températures de/à	-25 °C / 70 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	190.40
Numéro de tarif douanier	85444290

Tension nominale	125 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	3,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	blindé
Raccordement du blindage	Écran sur bague filetée

Matériau du boîtier	PUR
Matériau du corps de contact	PBT (UL94 V-0)
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
Matériel de verrouillage	CuZn (laiton)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	95af0f01-2365-45a6-8216-9d616767116c

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS	2011/65/EU (EN 50581:2012)

Structure du câble
Diamètre de câble	4,8 mm
Section transversale	5 x 0,25 mm²
Matériau de la gaine	PUR
Isolation du toron	PP
Structure du toron	32 x 0,10 mm
Couleur du câble	noir
Propriétés électriques
Résistance du conducteur	75 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe	≥ 5 x Ø
Rayon de courbure de câble mobile	≥ 10 x Ø
Cycles de flexion	> 2 millions
Vitesse de déplacement	à 5 m de chemin horizontal -> 200 m/min
Propriétés thermiques
Plage de temp. câble en mouvem. de/à	-25 °C / 90 °C
Plage de temp. câble fixe de/à	-50 °C / 90 °C
Autres caractéristiques
Sans halogène	oui

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
