7/8", Adapter, IP67, ungeschirmt, Polzahl: 4+FE | 79 2476 00 05

Menü

Menü

Produkte
Automatisierungstechnik - Spannungs- und Leistungsversorgung
7/8"
7/8" Adapter, Polzahl: 4+FE, ungeschirmt, IP67

Abbildung 7/8" Adapter, Polzahl: 4+FE, ungeschirmt, IP67 — Abbildung

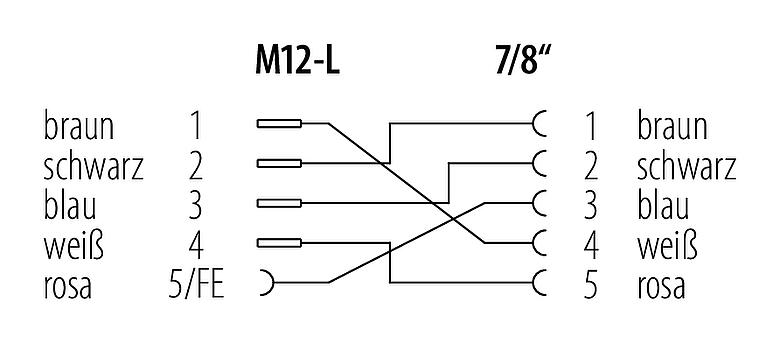

Belegungspläne 7/8" Adapter, Polzahl: 4+FE, ungeschirmt, IP67 — Belegungspläne

Maßzeichnung 7/8" Adapter, Polzahl: 4+FE, ungeschirmt, IP67 — Maßzeichnung

Polbild (Steckseite) 7/8" Adapter, Polzahl: 4+FE, ungeschirmt, IP67 — Polbild (Steckseite)

Artikelnummer	79 2476 00 05
Steckverbinder-Bauform	Adapter
Ausführung	Adapter
Steckverbinder Verriegelung	schrauben
Schutzart	IP67
Temperaturbereich von / bis	-25 °C / 85 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	0.00
Zolltarifnummer	85444290
Ursprungsland	DE

Bemessungsspannung	63 V
Bemessungs-Stoßspannung	1500 V
Bemessungsstrom	12,0 A
Isolationswiderstand	> 10¹⁰ Ω
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	I
EMV-Tauglichkeit	ungeschirmt

Material Kontaktkörper	PUR
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Au (Gold)
Material Verriegelung	CuZn (Messing)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	f53da3a7-b239-476b-b263-fec33fdca71a

Niederspannungsrichtlinie	2011/65/EU (EN 50581:2012)
RoHS-Richtlinie	2011/65/EU (EN 50581:2012)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird empfohlen den Gewindering mit 1,5 Nm anzuziehen. Ein passender Drehmomentschlüssel ist als Zubehör erhältlich (Bestell.-Nr. 07 0082 000).
