  4. M12 Kabeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 4 x 1,50 mm², 5 m
Artikelnummer: 77 0690 0000 50704-0500

M12 Kabeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 4 x 1,50 mm², 5 m

M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung

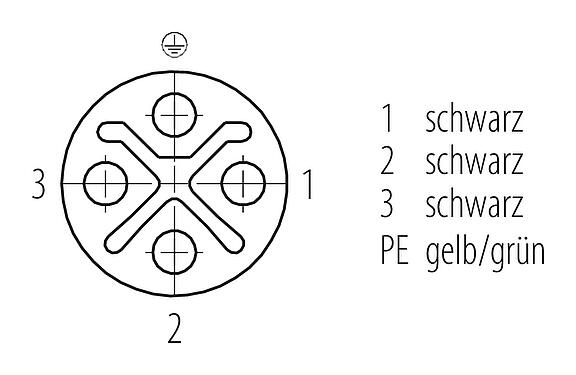

Verfügbare Pol­zahlen
(Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 77 0690 0000 50704-0500
Steckverbinder-Bauform Kabeldose
Bauartnorm DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Kabellänge 5 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung schrauben
Anschlussart am Kabel angespritzt
Schutzart IP68
Anschlussquerschnitt 1,50 mm² / AWG 16
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 241.00
Zolltarifnummer 85444290
Bemessungsspannung 630 V
Bemessungs-Stoßspannung 6000 V
Bemessungsstrom 12,0 A
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe II
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PUR
Material Kontaktkörper PUR
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 43539fea-1609-45a5-8262-b4b403074a39
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Niederspannungsrichtlinie 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
RoHS-Richtlinie 2011/65/EU (EN 50581:2012)
Kabeldaten
mehrweniger
Leitungsaufbau
Kabeldurchmesser 8,1 mm
Querschnitt 4 x 1,50 mm²
Mantelmaterial PUR
Isolation Litze PP
Litzenaufbau 84 x 0,15 mm
Kabelfarbe schwarz
Elektrische Eigenschaften
Leiterwiderstand 146 Ω/Km (20°C)
Mechanische Eigenschaften
Biegeradius Kabel fest ≥ 10 x Ø
Biegeradius Kabel bewegt ≥ 15 x Ø
Biegezyklen 5 Mio.
Verfahrweg horizontal 20 m
Verfahrgeschwindigkeit 180 m/min (bei 2,5 m)
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis -20 °C / 80 °C
Temperaturbereich Kabel fest von / bis -50 °C / 80 °C
Sonstige Eigenschaften
Halogenfrei ja
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
  4. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  5. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  6. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  7. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
  8. Bei Kabelsteckverbindern mit metallischem Gewindering ist zwingend auf eine Verbindung mit dem PE Schutzkontakt des Gerätesteckverbinders zu achten. Verbindungsleitungen zwischen Gerätesteckern die nicht mit dem PE Kontakt verbunden sind, sind nicht zulässig. Der Anwender hat für eine durchgängige Verbindung des Schutzleiters zu sorgen.
