  4. M12 Kabeldose, Polzahl: 4, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 4 x 1,50 mm², 5 m
Artikelnummer: 77 0630 0000 50704-0500

M12 Kabeldose, Polzahl: 4, ungeschirmt, am Kabel angespritzt, IP68, PUR, schwarz, 4 x 1,50 mm², 5 m

M12-T, Serie 813, Automatisierungstechnik - Spannungs- und Leistungsversorgung
(Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 77 0630 0000 50704-0500
Steckverbinder-Bauform Kabeldose
Bauartnorm DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Kabellänge 5 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung schrauben
Anschlussart am Kabel angespritzt
Schutzart IP68
Anschlussquerschnitt 1,50 mm² / AWG 16
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 237.00
Zolltarifnummer 85444290

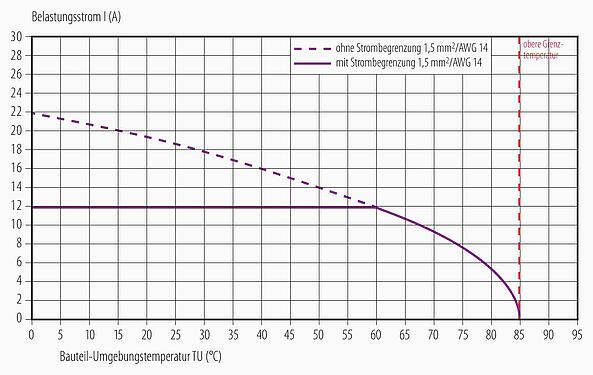

Bemessungsspannung 63 V
Bemessungs-Stoßspannung 1500 V
Bemessungsstrom 12,0 A
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe II
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PUR
Material Kontaktkörper PUR
Material Kontakt CuZn (Messing) / CuSn (Bronze)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer c3f41e8e-2cbf-4d06-b192-e1eab857f8e5
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Niederspannungsrichtlinie 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
RoHS-Richtlinie 2011/65/EU (EN 50581:2012)
Kabeldaten
mehrweniger
Leitungsaufbau
Kabeldurchmesser 8,0 mm
Querschnitt 4 x 1,50 mm²
Mantelmaterial PUR
Isolation Litze PP
Litzenaufbau 84 x 0,15 mm
Kabelfarbe schwarz
Elektrische Eigenschaften
Leiterwiderstand 13.3 Ω/Km (20°C)
Mechanische Eigenschaften
Biegeradius Kabel fest ≥ 7,5 x Ø
Biegeradius Kabel bewegt ≥ 10 x Ø
Biegezyklen 5 Mio.
Zulässige Beschleunigung 5 m/s²
Verfahrweg horizontal 20 m
Verfahrgeschwindigkeit ≤ 300 m/min
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis -30 °C / 80 °C
Temperaturbereich Kabel fest von / bis -50 °C / 80 °C
Sonstige Eigenschaften
Halogenfrei ja
Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  3. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
