M12-T
M12 Flanschdose, Polzahl: 4, geschirmt, THT, IP68, UL 2238, PG 9, Rückwandmontage

Abbildung M12 Flanschdose, Polzahl: 4, geschirmt, THT, IP68, UL 2238, PG 9, Rückwandmontage — Abbildung

Leiterplattenlayout M12 Flanschdose, Polzahl: 4, geschirmt, THT, IP68, UL 2238, PG 9, Rückwandmontage — Leiterplattenlayout

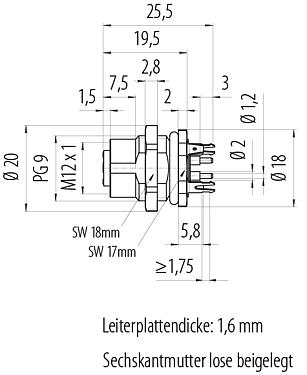

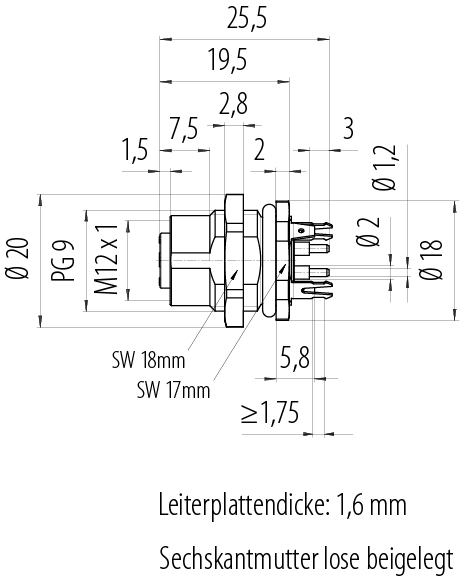

Maßzeichnung M12 Flanschdose, Polzahl: 4, geschirmt, THT, IP68, UL 2238, PG 9, Rückwandmontage — Maßzeichnung

Polbild (Steckseite) M12 Flanschdose, Polzahl: 4, geschirmt, THT, IP68, UL 2238, PG 9, Rückwandmontage — Polbild (Steckseite)

Montageausrichtung M12 Flanschdose, Polzahl: 4, geschirmt, THT, IP68, UL 2238, PG 9, Rückwandmontage — Montageausrichtung

Artikelnummer	86 1240 1100 00044
Steckverbinder-Bauform	Flanschdose
Kodierung	T-kodiert
Ausführung	Flanschsteckverbinder
Steckverbinder Verriegelung	schrauben
Anschlussart	THT
Schutzart	IP68
Anschlussquerschnitt	max. 1,50 mm² mit Aderendhülse / max. 2,50 mm² ohne Aderendhülse
Temperaturbereich von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	17.11
Zolltarifnummer	85369010

Bemessungsspannung	63 V
Bemessungs-Stoßspannung	1500 V
Bemessungsstrom	12,0 A
Isolationswiderstand	> 10⁸ Ω
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	II
EMV-Tauglichkeit	geschirmt

Material Kontaktkörper	Zinkdruckguss vernickelt
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Au (Gold)
Material Verriegelung	Zinkdruckguss vernickelt
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	a3d21f95-b381-4a5f-94ea-2b7ca8ce50ec

Zulassungen	UL 2238

Niederspannungsrichtlinie	EN 60204-1:2018 \| EN 60529:1991
RoHS-Richtlinie	EN IEC 63000:2018

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
