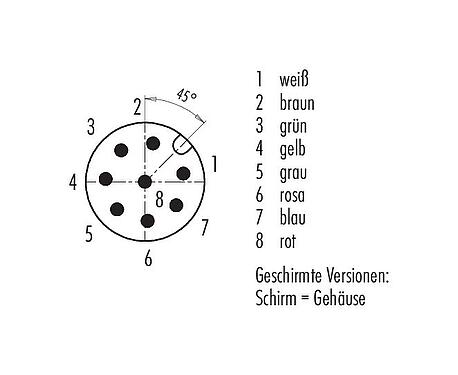

  4. M12 Flanschstecker, Polzahl: 8, geschirmt, mit Kabel konfektioniert, IP68, M16x1,5, PUR, schwarz, 5 x 0,25 mm², 0,5 m
Artikelnummer: 70 3481 785 08

M12 Flanschstecker, Polzahl: 8, geschirmt, mit Kabel konfektioniert, IP68, M16x1,5, PUR, schwarz, 5 x 0,25 mm², 0,5 m

M12-A, Serie 763, Automatisierungstechnik - Sensorik und Aktorik
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 70 3481 785 08
Steckverbinder-Bauform Flanschstecker
Bauartnorm DIN EN 61076-2-101
Kabellänge 0,5 m (Weitere Längen sind auf Anfrage möglich.)
Ausführung Steckverbinder Stift gerade
Steckverbinder Verriegelung schrauben
Anschlussart mit Kabel konfektioniert
Schutzart IP68
Grenztemperatur von / bis -25 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 45.00
Zolltarifnummer 85444290
Ursprungsland HU
Bemessungsspannung 30 V
Bemessungs-Stoßspannung 800 V
Bemessungsstrom 1,5 A
Isolationswiderstand > 108 Ω
Verschmutzungsgrad 3
Isolierstoffgruppe III
EMV-Tauglichkeit geschirmt
Schirmanbindung Schirm auf Gehäuse
Material Gehäuse CuZn (Messing vernickelt)
Material Kontaktkörper PA
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 2d1c14a4-2ece-403d-a032-ca651f77da75
Kabeldaten
mehrweniger
Leitungsaufbau
Kabeldurchmesser 6,0 mm
Querschnitt 5 x 0,25 mm²
Mantelmaterial PUR
Kabelfarbe schwarz
Sonstige Eigenschaften
Halogenfrei ja
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
  4. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  5. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  6. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
  7. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann. Zusätzlich ist vom Anwender eine geeignete Kabelabfangung sicherzustellen.
