M12 Kabeldose, Polzahl: 5, geschirmt, am Kabel angespritzt, IP67, UL, CAN-Bus, PUR, violett, 1 x 2 x AWG 22 + 1 x 2 x AWG 24, 2 m

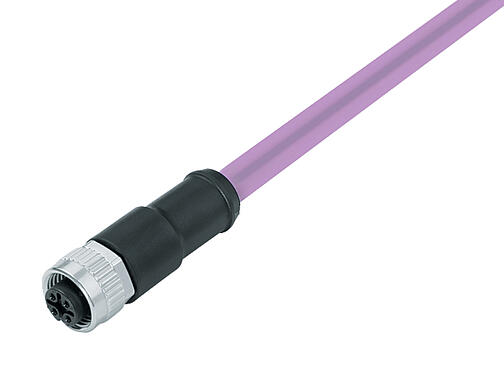

Abbildung 77 2530 0000 50705-0200 - M12 Kabeldose, Polzahl: 5, geschirmt, am Kabel angespritzt, IP67, UL, CAN-Bus, PUR, violett, 1 x 2 x AWG 22 + 1 x 2 x AWG 24, 2 m — Abbildung

3D Ansicht 77 2530 0000 50705-0200 - M12 Kabeldose, Polzahl: 5, geschirmt, am Kabel angespritzt, IP67, UL, CAN-Bus, PUR, violett, 1 x 2 x AWG 22 + 1 x 2 x AWG 24, 2 m — 3D Ansicht

Maßzeichnung 77 2530 0000 50705-0200 - M12 Kabeldose, Polzahl: 5, geschirmt, am Kabel angespritzt, IP67, UL, CAN-Bus, PUR, violett, 1 x 2 x AWG 22 + 1 x 2 x AWG 24, 2 m — Maßzeichnung

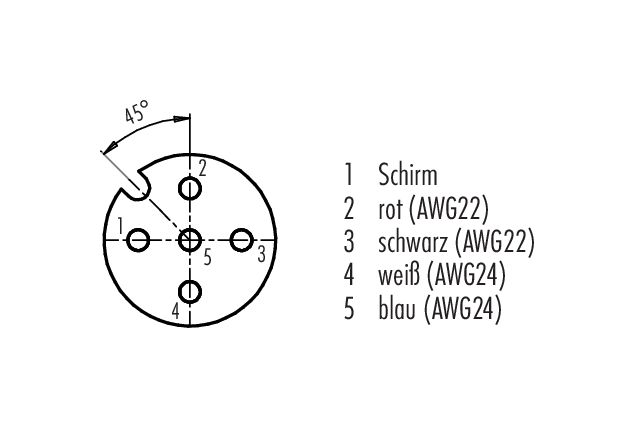

Polbild (Steckseite) 77 2530 0000 50705-0200 - M12 Kabeldose, Polzahl: 5, geschirmt, am Kabel angespritzt, IP67, UL, CAN-Bus, PUR, violett, 1 x 2 x AWG 22 + 1 x 2 x AWG 24, 2 m — Polbild (Steckseite)

Artikelnummer	77 2530 0000 50705-0200
Steckverbinder-Bauform	Kabeldose
Bauartnorm	DIN EN 61076-2-101
Kabellänge	2 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	am Kabel angespritzt
Schutzart	IP67
Anschlussquerschnitt	1 x 2 x AWG 22 / 1 x 2 x AWG 24
Grenztemperatur von / bis	-25 °C / 85 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	159.00
Zolltarifnummer	85444290
Ursprungsland	DE

Bemessungsspannung	60 V
Bemessungs-Stoßspannung	1500 V
Bemessungsstrom	4,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	3
Überspannungskategorie	II
Isolierstoffgruppe	II
EMV-Tauglichkeit	geschirmt
Schirmanbindung	Schirm auf Pin 1

Material Gehäuse	PUR
Material Kontaktkörper	PUR
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
Material Verriegelung	Zinkdruckguss vernickelt
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	0ed1d68d-2444-416c-8f2b-5f5d5f10677b

Zulassungen	UL

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Niederspannungsrichtlinie	2014/35/EU (EN 60529:1991;EN 60204-1:2018)
RoHS-Richtlinie	2011/65/EU (EN 50581:2012)

Leitungsaufbau
Kabeltyp	CAN-Bus
Kabeldurchmesser	7,2 mm
Querschnitt	1 x 2 x AWG 22 + 1 x 2 x AWG 24
Mantelmaterial	PUR
Isolation Litze	Polyolefine und hautgeschäumtes PE
Litzenaufbau	19 x 0,16 mm / 19 x 0,13 mm
Kabelfarbe	violett
Mechanische Eigenschaften
Biegeradius Kabel fest	5 x Ø
Biegeradius Kabel bewegt	10 x Ø
Biegezyklen	1 Mio.
Zulässige Beschleunigung	max. 5 m/s²
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis	-20 °C / 80 °C
Temperaturbereich Kabel fest von / bis	-40 °C / 80 °C
Sonstige Eigenschaften
Halogenfrei	ja

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
