Artikelnummer: 77 3430 0000 50608-0200

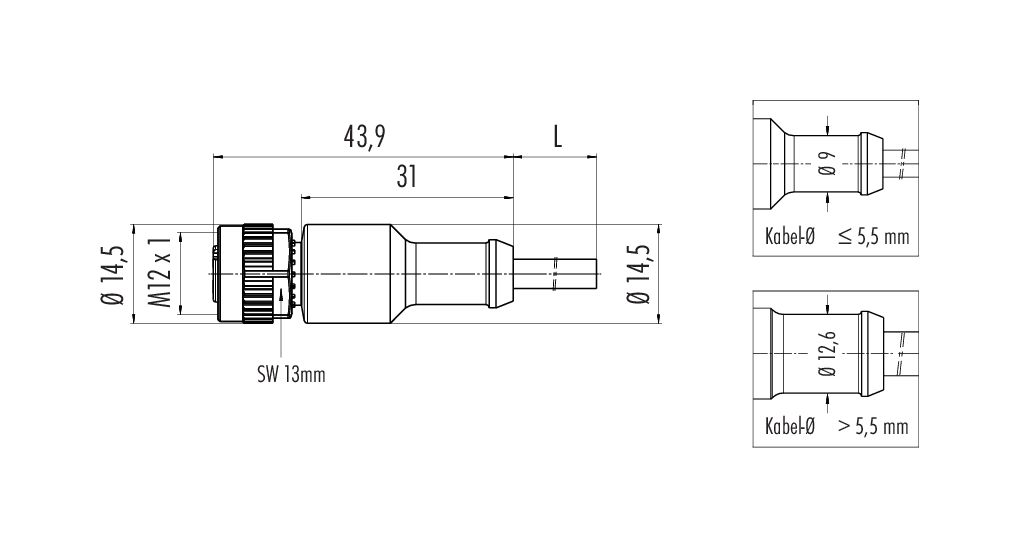

M12 Kabeldose, Polzahl: 8, geschirmt, am Kabel angespritzt, IP67, PUR, schwarz, 7 x 0,25 mm², 2 m
M12-A, Serie 763, Automatisierungstechnik - Sensorik und Aktorik
3D Ansicht(Klicken zum Aktivieren)
Allgemeine Kennwerte
mehrweniger| Artikelnummer |
77 3430 0000 50608-0200
Alternative Artikelnummer: 79 3480 32 08
|
| Hinweis |
Bitte beachten Sie, dass es aufgrund der Umstellung von der alten auf die neue Bestellnummer zu Abweichungen in den technischen Spezifikationen kommen kann. Für detaillierte Fragen zum Produkt verwenden Sie bitte das "Kontakt zum Customer Service"-Modul, rechts auf dieser Webseite.
mehr |
| Steckverbinder-Bauform | Kabeldose |
| Bauartnorm | DIN EN 61076-2-101 |
| Kabellänge | 2 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.) |
| Ausführung | Steckverbinder Buchse gerade |
| Steckverbinder Verriegelung | schrauben |
| Anschlussart | am Kabel angespritzt |
| Schutzart | IP67 |
| Anschlussquerschnitt | 0,25 mm² / AWG 24 |
| Grenztemperatur von / bis | -25 °C / 90 °C |
| Mechanische Lebensdauer | > 100 Steckzyklen |
| Gewicht (gr) | 119.00 |
| Zolltarifnummer | 85444290 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | 30 V |
| Bemessungs-Stoßspannung | 800 V |
| Bemessungsstrom | 2,0 A |
| Isolationswiderstand | ≥ 10¹⁰ Ω |
| Verschmutzungsgrad | 3 |
| Isolierstoffgruppe | II |
| EMV-Tauglichkeit | geschirmt |

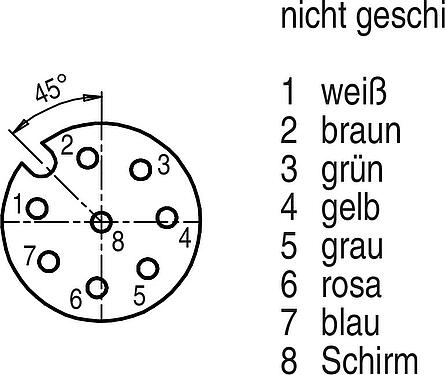

| Schirmanbindung | Schirm auf Pin 8 |
Werkstoffe
mehrweniger| Material Gehäuse | PUR |
| Material Kontaktkörper | PUR |
| Material Kontakt | CuSn (Bronze) |
| Kontaktoberfläche | Au (Gold) |
| Material Verriegelung | Zinkdruckguss vernickelt |
| REACH SVHC |
None (No pollutants) |
| SCIP Nummer | SCIP-number not available |
Klassifikationen
mehrweniger| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
CE-Konformitätserklärungen
mehrweniger| RoHS-Richtlinie | 2011/65/EU (EN 50581:2012) |
Kabeldaten
mehrweniger| Leitungsaufbau | |
| Kabeldurchmesser | 5,7 mm |
| Querschnitt | 7 x 0,25 mm² |
| Mantelmaterial | PUR |
| Isolation Litze | PP9Y halogenfrei |
| Litzenaufbau | 32 x 0,10 mm |
| Kabelfarbe | schwarz |
| Elektrische Eigenschaften | |
| Leiterwiderstand | 79 Ω/Km (20°C) |
| Mechanische Eigenschaften | |
| Biegeradius Kabel fest | ≥ 5 x Ø |
| Biegeradius Kabel bewegt | ≥ 10 x Ø |
| Biegezyklen | > 2 Mio. |
| Zulässige Beschleunigung | 5 m/s² |
| Verfahrweg horizontal | 5 m/s² -> 5 m |
| Verfahrweg vertikal | 5 m/s² -> 2 m |
| Verfahrgeschwindigkeit | ≤ 200 m/min (5 m horizontale Strecke) |
| Thermische Eigenschaften | |
| Temperaturbereich Kabel bewegt von / bis | -25 °C / 80 °C |
| Temperaturbereich Kabel fest von / bis | -50 °C / 80 °C |
| Sonstige Eigenschaften | |
| Halogenfrei | ja |
Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
- Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
