Artikelnummer: 77 3529 0000 50712-0200
M12 Kabelstecker, Polzahl: 12, geschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 12 x 0,25 mm², 2 m
M12-A, Serie 763, Automatisierungstechnik - Sensorik und Aktorik
3D Ansicht(Klicken zum Aktivieren)
Allgemeine Kennwerte
mehrweniger| Artikelnummer | 77 3529 0000 50712-0200 |
| Steckverbinder-Bauform | Kabelstecker |
| Bauartnorm | DIN EN 61076-2-101 |
| Kabellänge | 2 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.) |
| Ausführung | Steckverbinder Stift gerade |
| Steckverbinder Verriegelung | schrauben |
| Anschlussart | am Kabel angespritzt |
| Schutzart | IP67 |
| Anschlussquerschnitt | 0,25 mm² / AWG 24 |
| Grenztemperatur von / bis | -25 °C / 90 °C |
| Mechanische Lebensdauer | > 100 Steckzyklen |
| Gewicht (gr) | 260 |
| Zolltarifnummer | 85444290 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | 30 V |
| Bemessungs-Stoßspannung | 800 V |
| Bemessungsstrom | 1,5 A |
| Isolationswiderstand | ≥ 10¹⁰ Ω |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | II |
| Isolierstoffgruppe | II |
| EMV-Tauglichkeit | geschirmt |
| Schirmanbindung | Schirm auf Gewindering |
Werkstoffe
mehrweniger| Material Gehäuse | PUR |
| Material Kontaktkörper | PUR |
| Material Kontakt | CuZn (Messing) |
| Kontaktoberfläche | Au (Gold) |
| Material Verriegelung | CuZn (Messing) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP Nummer | 63a918a5-7b5c-498e-b9fe-25247b65831e |
Zulassungen / Approbationen
mehrweniger| Zulassungen | UL |
Klassifikationen
mehrweniger| ETIM 9.0 | EC002638 |

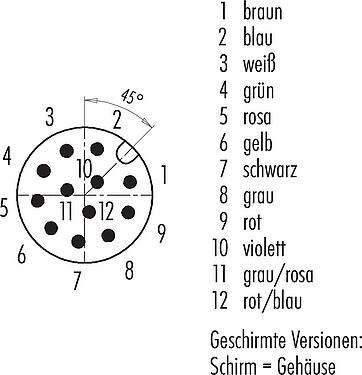

Kabeldaten
mehrweniger| Leitungsaufbau | |
| Kabeldurchmesser | 5,75 mm |
| Querschnitt | 12 x 0,25 mm² |
| Mantelmaterial | PUR |
| Isolation Litze | PP9Y halogenfrei |
| Litzenaufbau | 19 x 0,127 mm |
| Kabelfarbe | schwarz |
| Elektrische Eigenschaften | |
| Kabel Isolationswiderstand | > 1000 Ω/Km |
| Betriebsspannung | 300 V |
| Mechanische Eigenschaften | |
| Biegeradius Kabel fest | 5 x Ø |
| Biegeradius Kabel bewegt | 10 x Ø |
| Thermische Eigenschaften | |
| Temperaturbereich Kabel bewegt von / bis | -30 °C / 105 °C |
| Temperaturbereich Kabel fest von / bis | -50 °C / 105 °C |
| Sonstige Eigenschaften | |
| Halogenfrei | ja |
Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
- Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
