Artikelnummer: 77 3730 3729 20912-0500
M12 Verbindungsleitung Kabelstecker - Kabeldose, Polzahl: 12, ungeschirmt, am Kabel angespritzt, IP67/IP69K, UL 2238, Ecolab, PVC, grau, 12 x 0,25 mm², Lebensmittelindustrie, Edelstahl, 5 m
M12-A, Serie 763, Automatisierungstechnik - Sensorik und Aktorik
3D Ansicht(Klicken zum Aktivieren)

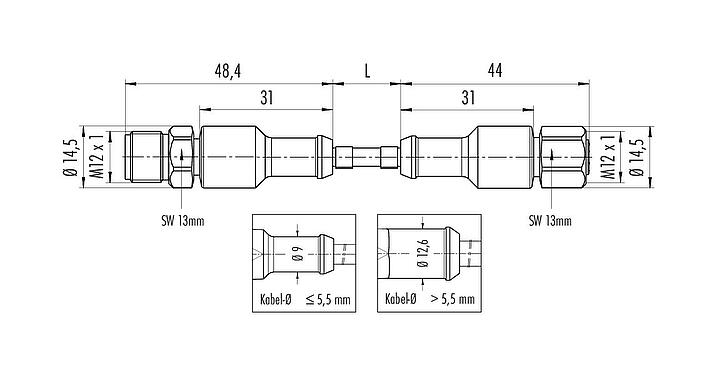

Allgemeine Kennwerte
mehrweniger| Artikelnummer | 77 3730 3729 20912-0500 |
| Steckverbinder-Bauform | Verbindungsleitung Kabelstecker - Kabeldose |
| Bauartnorm | DIN EN 61076-2-101 |
| Kodierung | A-kodiert |
| Kabellänge | 5 m (Weitere Längen sind auf Anfrage möglich.) |
| Ausführung | Verbindungsleitung |
| Steckverbinder Verriegelung | schrauben |
| Anschlussart | am Kabel angespritzt |
| Schutzart | IP67/IP69K |
| Anschlussquerschnitt | 0,25 mm² / AWG 24 |
| Temperaturbereich von / bis | -40 °C / 105 °C |
| Mechanische Lebensdauer | > 100 Steckzyklen |
| Gewicht (gr) | 526.9 |
| Zolltarifnummer | 85444290 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | 30 V |
| Bemessungs-Stoßspannung | 800 V |
| Bemessungsstrom | 1,5 A |
| Isolationswiderstand | ≥ 1010 Ω |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | II |
| Isolierstoffgruppe | II |
| EMV-Tauglichkeit | ungeschirmt |
Werkstoffe
mehrweniger| Material Gehäuse | PP |
| Material Kontaktkörper | PP |
| Material Kontakt | CuZn (Messing) / CuSn (Bronze) |
| Kontaktoberfläche | Au (Gold) |
| Material Verriegelung | Edelstahl |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP Nummer | 92f5b17d-6ff2-4887-a3e4-2860c109ac2f |
Kabeldaten
mehrweniger| Leitungsaufbau | |
| Kabeldurchmesser | 6,6 mm |
| Querschnitt | 12 x 0,25 mm² |
| Mantelmaterial | PVC |
| Isolation Litze | PVC |
| Litzenaufbau | 32 x 0,10 mm |
| Kabelfarbe | grau |
| Elektrische Eigenschaften | |
| Leiterwiderstand | 75 Ω/Km (20°C) |
| Mechanische Eigenschaften | |
| Biegeradius Kabel fest | ≥ 5 x Ø |
| Biegeradius Kabel bewegt | ≥ 10 x Ø |
| Biegezyklen | > 2 Mio. |
| Zulässige Beschleunigung | max. 5 m/s² + 1 m/s² |
| Verfahrweg horizontal | 5 m/s² -> 5 m |
| Verfahrweg vertikal | 5 m/s² -> 2 m |
| Verfahrgeschwindigkeit | ≤ 200 m/min (5 m horizontale Strecke) |
| Thermische Eigenschaften | |
| Temperaturbereich Kabel bewegt von / bis | -5 °C / 105 °C |
| Temperaturbereich Kabel fest von / bis | -40 °C / 105 °C |
| Sonstige Eigenschaften | |
| Halogenfrei | nein |
Zulassungen / Approbationen
mehrweniger| Zulassungen | UL 2238, Ecolab |
Klassifikationen
mehrweniger| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
CE-Konformitätserklärungen
mehrweniger| RoHS-Richtlinie | 2011/65/EU (EN 50581:2012) |
Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
- Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
- Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
- Die Schutzart-Angabe gilt unter der Voraussetzung, dass die vier Montagebohrungen als Sacklöcher ausgeführt sind.
