Artikelnummer: 77 3834 0000 50003-0200

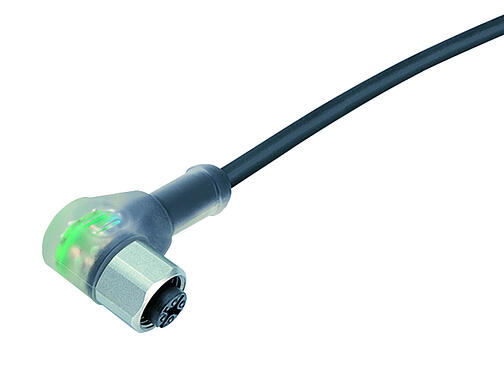

M12 Winkeldose, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP69K, UL, PUR, schwarz, 3 x 0,34 mm², mit LED PNP, Edelstahl, 2 m
M12-A, Serie 763, Automatisierungstechnik - Sensorik und Aktorik
3D Ansicht(Klicken zum Aktivieren)
Allgemeine Kennwerte
mehrweniger| Artikelnummer | 77 3834 0000 50003-0200 |
| Steckverbinder-Bauform | Winkeldose |
| Bauartnorm | DIN EN 61076-2-101 |
| Kabellänge | 2 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.) |
| Ausführung | Steckverbinder Buchse gewinkelt |
| Steckverbinder Verriegelung | schrauben |
| Anschlussart | am Kabel angespritzt |
| Schutzart | IP69K |
| Anschlussquerschnitt | 0,34 mm² / AWG 22 |
| Grenztemperatur von / bis | -25 °C / 90 °C |
| Mechanische Lebensdauer | > 100 Steckzyklen |
| Zusätzliche Informationen |
mit LED PNP Edelstahl |
| Gewicht (gr) | 59.00 |
| Zolltarifnummer | 85444290 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | 10 - 30 V |
| Bemessungs-Stoßspannung | 500 V |
| Bemessungsstrom | 4,0 A |
| Isolationswiderstand | ≥ 10¹⁰ Ω |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | II |
| Isolierstoffgruppe | II |
| EMV-Tauglichkeit | ungeschirmt |
Werkstoffe
mehrweniger| Material Gehäuse | PUR |
| Material Kontaktkörper | PUR |
| Material Kontakt | CuSn (Bronze) |
| Kontaktoberfläche | Au (Gold) |
| Material Verriegelung | Edelstahl |
| REACH SVHC |
None (No pollutants) |
| SCIP Nummer | SCIP-number not available |
Zulassungen / Approbationen
mehrweniger| Zulassungen | UL |
Klassifikationen
mehrweniger| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
CE-Konformitätserklärungen
mehrweniger| RoHS-Richtlinie | 2011/65/EU (EN 50581:2012) |
Kabeldaten
mehrweniger| Leitungsaufbau | |
| Kabeldurchmesser | 4,3 mm |
| Querschnitt | 3 x 0,34 mm² |
| Mantelmaterial | PUR |
| Isolation Litze | PP9Y halogenfrei |
| Litzenaufbau | 43 x 0,10 mm |
| Kabelfarbe | schwarz |
| Elektrische Eigenschaften | |
| Leiterwiderstand | 60 Ω/Km (20°C) |
| Mechanische Eigenschaften | |
| Biegeradius Kabel fest | ≥ 5 x Ø |
| Biegeradius Kabel bewegt | ≥ 10 x Ø |
| Biegezyklen | > 5 Mio. |
| Zulässige Beschleunigung | ≥ 5 m/s² |
| Verfahrweg horizontal | ≥ 5 m |
| Verfahrweg vertikal | ≥ 5 m |
| Verfahrgeschwindigkeit | ≤ 200 m/min |
| Thermische Eigenschaften | |
| Temperaturbereich Kabel bewegt von / bis | -25 °C / 80 °C |
| Temperaturbereich Kabel fest von / bis | -50 °C / 80 °C |
| Sonstige Eigenschaften | |
| Halogenfrei | ja |
Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
- Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
